Invoering:

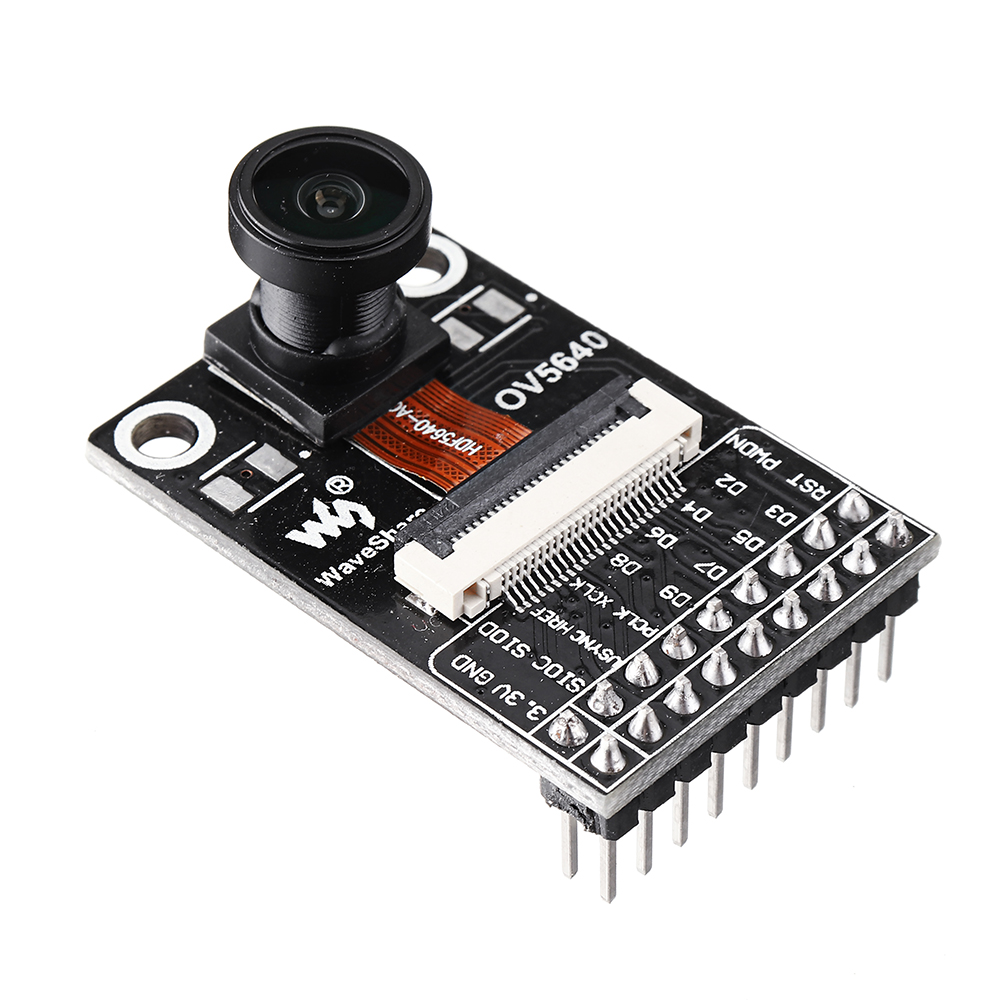

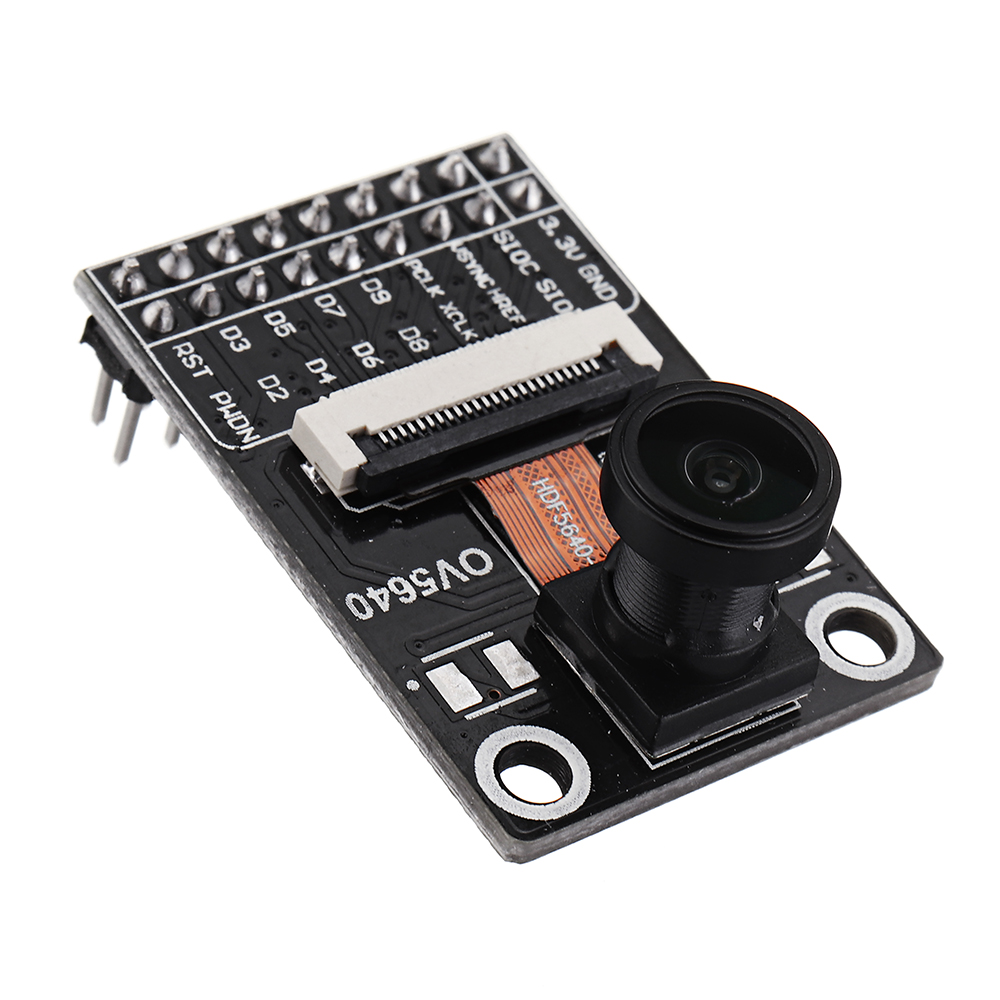

Gebaseerd op de OV5640-cameramodule, 5 miljoen pixels, beeldresolutie tot 2592x1944.
Met een fisheye heeft het een open zicht van 170 graden.
Parameter:
Afbeelding: 5 miljoen
Resolutie: 2592x1944
Lichtgevoelige chip: OV5640
Hoge gevoeligheid, lage overspraak, weinig ruis met 1.4om x 1.4um pixel OmniBSI-technologie
Ondersteunt automatische belichting, automatische witbalans, automatische eliminatie van lichte strepen, automatische zwartniveau-kalibratie en automatische banddoorlaatfilters
Ondersteuning kleurverzadigingsaanpassing, toonaanpassing, gammacorrectie, scherpte en lenskalibratie
Ondersteuning voor beeldschaling, panning en vensterinstellingen

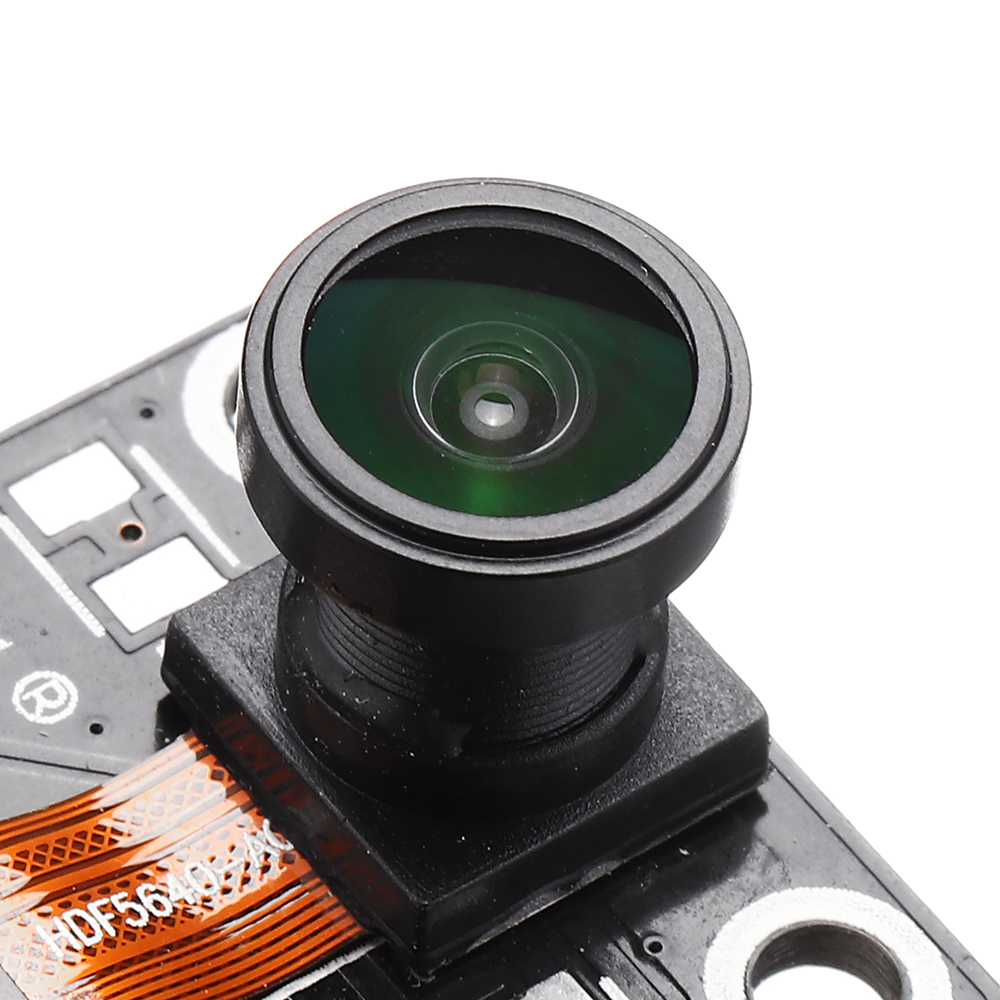

Camera:
CCD-formaat: 1/4 inch
Diafragma (F): 2.5
Brandpuntsafstand: 2.0mm
Diagonale hoek: 170 graden (visoog)
Uitvoerformaat:
YUV (422/420) / YCbCr422
RGB565 / 555/444
CCIR656
RAW RGB
Gecomprimeerde gegevens
Werkspanning: 3.3V
Besturingsinterface: SCCB (compatibel met I2C)
Gegevensinterface: DVP 8 bit

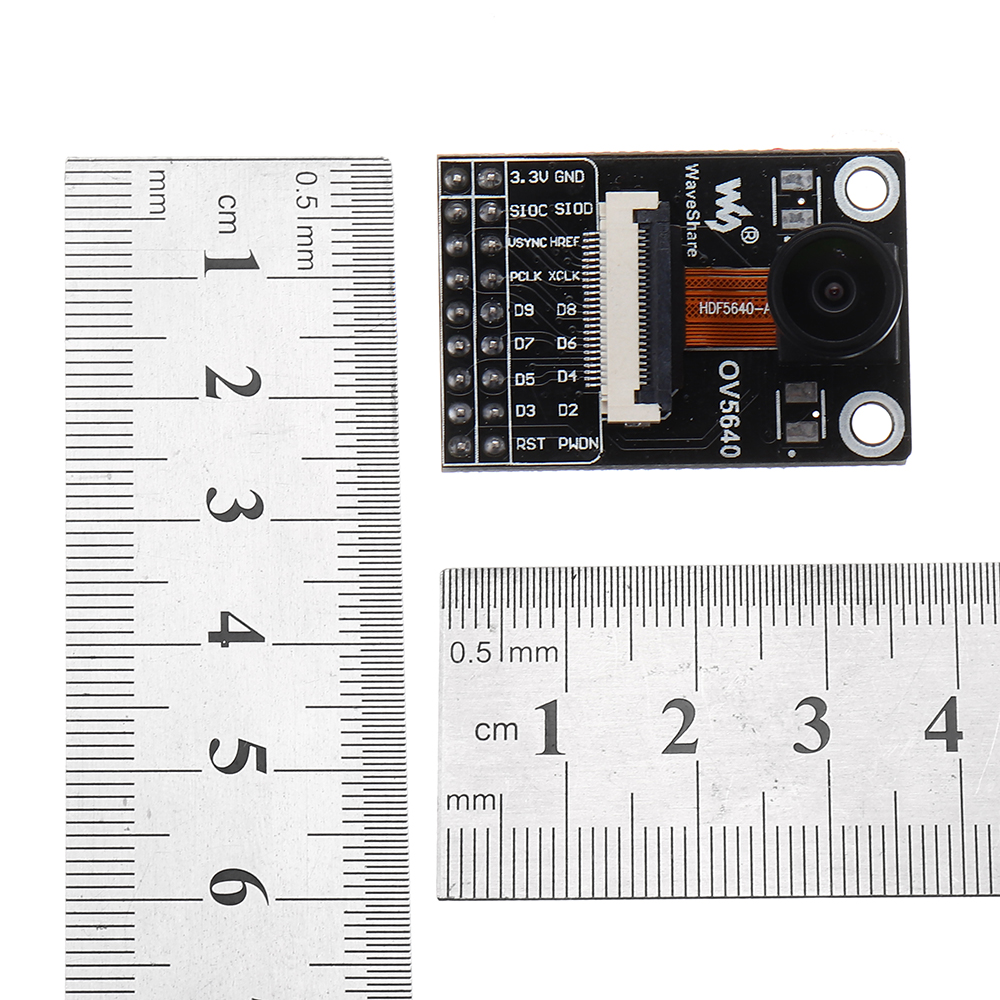

Afmetingen: 35,70 mm × 23,90 mm
Pakket bestaat uit:
1 x OV5640-camerabord (B)
Informatie omvat:
Schakelschema
Voorbeeldprogramma's (STM32F4 en STM32F7)
Handleiding
Pakket bestaat uit:
1 x OV5640-camerabord (B)
