Deze module is gemakkelijk te gebruiken. Een besturingspoort verzendt een hoog niveau boven 10US, zodat u kunt wachten op de uitvoer op hoog niveau op de ontvangende poort. U kunt de timer inschakelen als er een uitgang is. Wanneer deze poort bijna leeg is, kunt u deze lezen. De waarde van de timer, op dit moment, is de tijd van de afstandsmeting, om de afstand te berekenen. Zo'n continue cyclusmeting, dat wil zeggen, u kunt de waarde van uw mobiele meting bereiken.
Kenmerken:
- Klein formaat en gemakkelijk te gebruiken;
- Laag voltage en laag stroomverbruik;
- Hoge meetnauwkeurigheid;
- Sterke anti-interferentie;

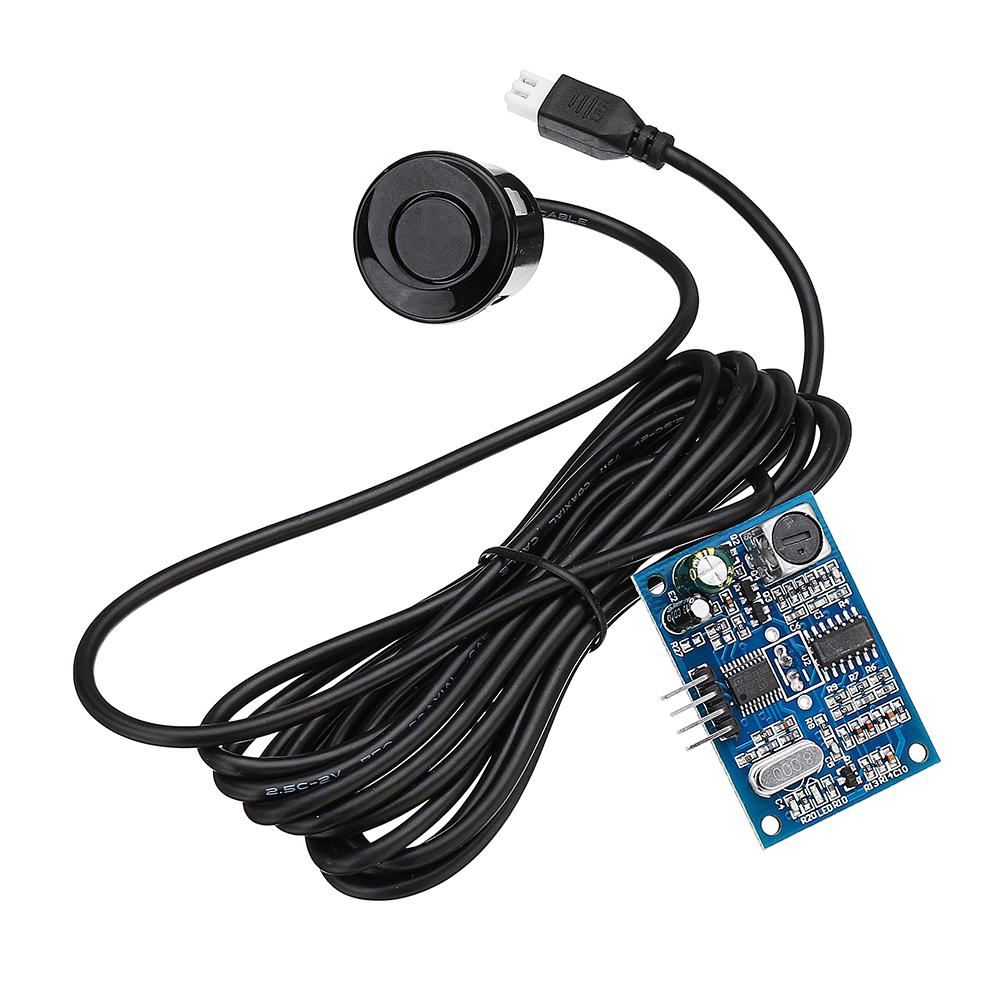

- Geïntegreerde ingesloten waterdichte lijnsonde voor natte en zware meettoepassingen.
parameters:
Werkspanning: DC 5V
Statische werkstroom: 5mA
Werkende totale stroom: 30 mA
Verzendfrequentie: 40KHz
Maximale afstand: 5M
Blinde ruimte: 25cm
Resolutie: 0,5 cm
Hoek: <50 °
Werktemperatuur: -10 tot 70 ° C
Opslagtemperatuur: -20 tot 80 ° C
Afmeting: 41x28.5mm
Draadlengte: 2,5m
Draadlengte: 2,5m
Toepassing:
1 horizontaal bereik
2 obstakel vermijden, automatische besturing
3 objecten zijn dichtbij, er is bewustzijn
4 Verkeersregeling
5 Beveiliging, industriële controle
6 Kunstmatige intelligentie, onderwijs en onderzoek
Basis werkingsprincipe:
(1) met behulp van de IO-poort TRIG voor het activeren van het bereik, waardoor een signaal van hoog niveau van ten minste 10us wordt gegeven;
(2) De module verzendt automatisch acht vierkante kaders van 40 kHz om automatisch te detecteren of er een signaalterugkeer is;
(3) Er is een signaalterugvoer en er wordt een hoog niveau uitgevoerd via de IO-poort ECHO, en de duur op hoog niveau is de tijd vanaf de transmissie tot de terugkeer van de ultrasone golf. Testafstand = (hoge tijd * geluidssnelheid (340M / S)) / 2
Pakket inbegrepen:
1 x Variërende sensor
