Overzicht:

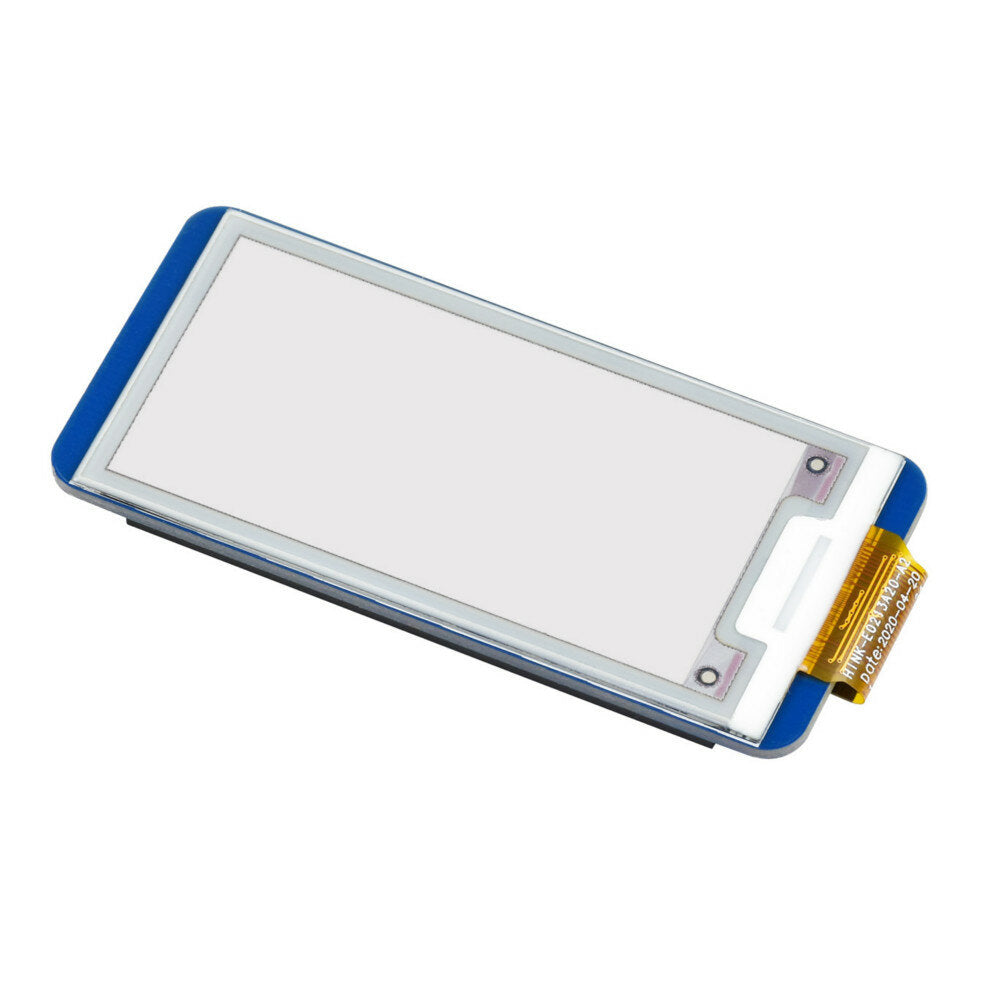

Dit is een E-Ink-display HAT, 2.13inch, 212x104 resolutie, met ingebouwde controller, communicerend via SPI-interface, ondersteunt geel, zwart en wit driekleurenbeeldscherm.
Vanwege de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals schaplabels, industriële instrumenten, enzovoort.
Kenmerken:
Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs als het apparaat is uitgeschakeld
Ultra laag stroomverbruik, eigenlijk is stroom alleen nodig om te verfrissen
Standaard Raspberry Pi 40PIN GPIO uitbreidingskop, ondersteunt Raspberry Pi-serie kaarten, Jetson Nano
SPI-interface, voor verbinding met andere controllerkaarten zoals Arduino / Nucleo, enz.
Specificaties:
Bedrijfsspanning: 3.3V / 5V
Koppel: 3-draads SPI, 4-draads SPI

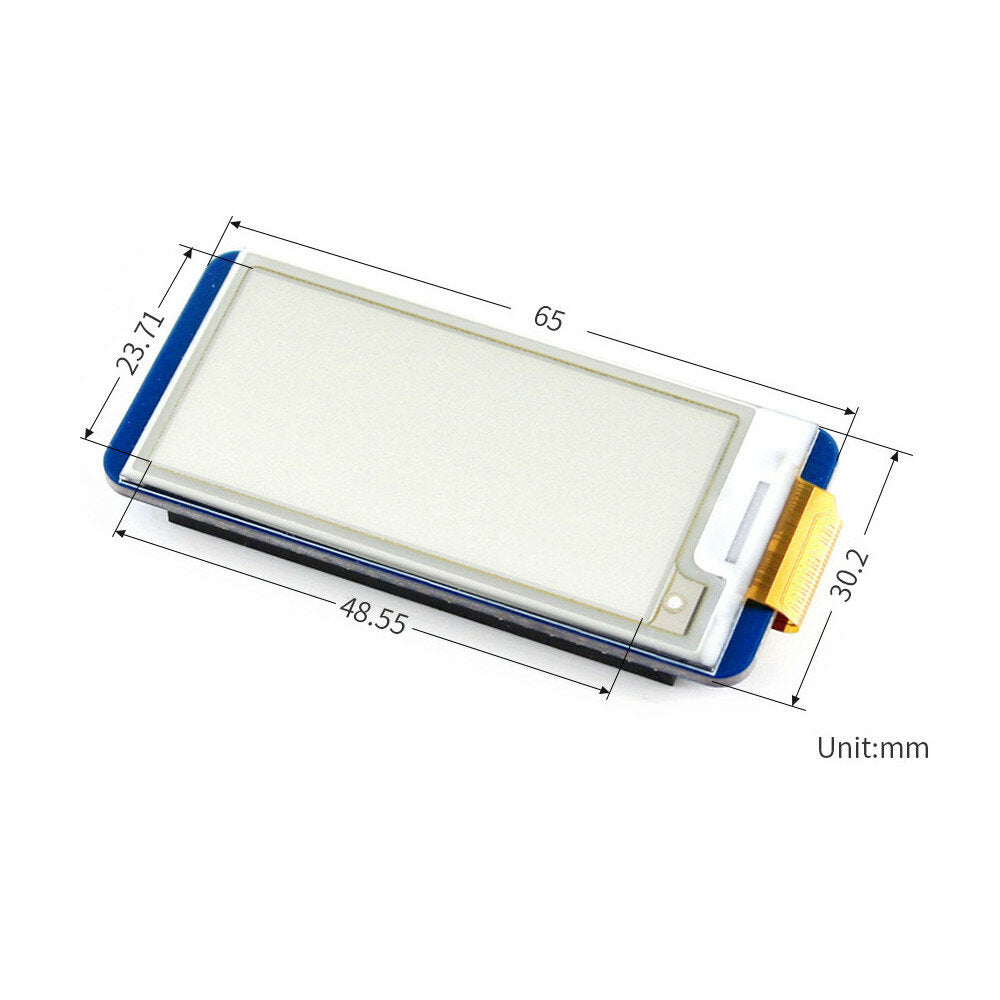

Overzichtsdimensie: 65 mm × 30,2 mm
Schermgrootte: 23,71 mm × 48,55 mm
Dot pitch: 0,229 × 0,228
Resolutie: 212 × 104

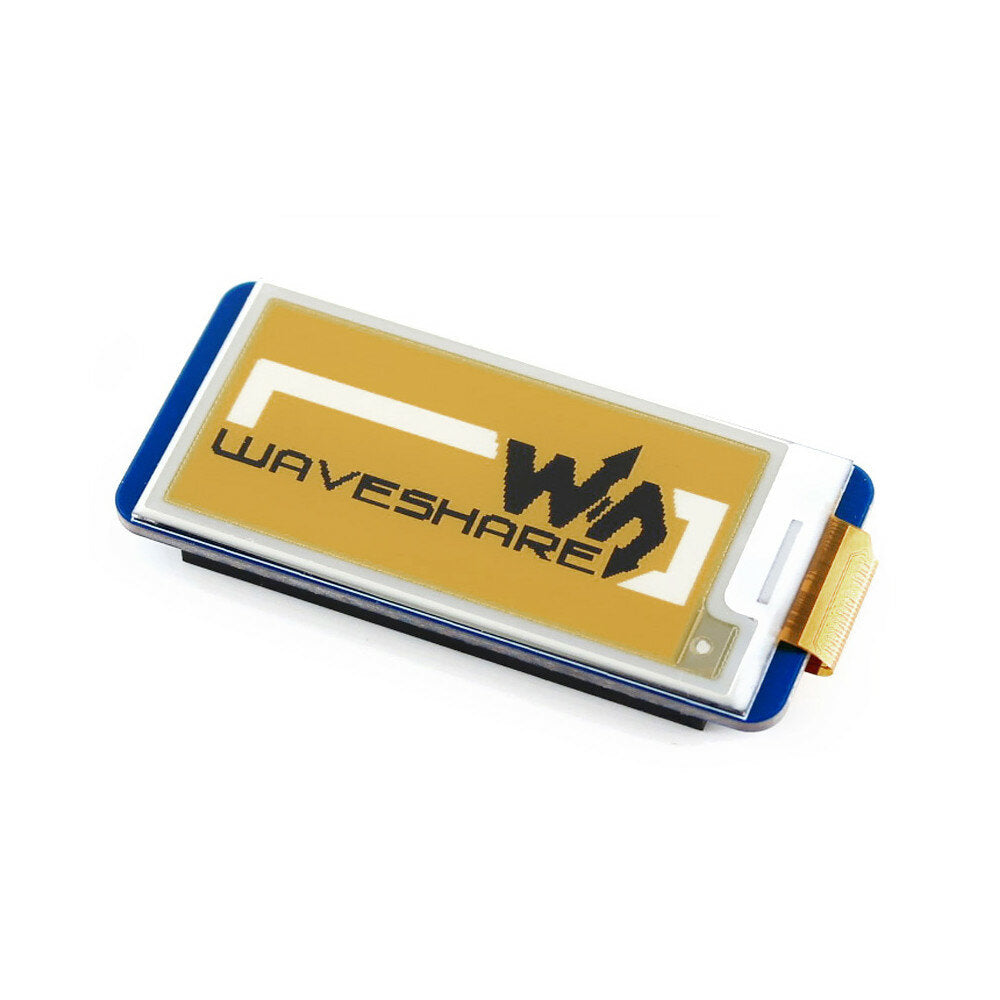

Weergavekleur: geel, zwart, wit
Grijsniveau: 2
Volledige vernieuwingstijd: 15s
Vernieuwingsvermogen: 26,4 mW (typ.)
Stand-by vermogen: <0,017 mW
Kijkhoek:> 170 °

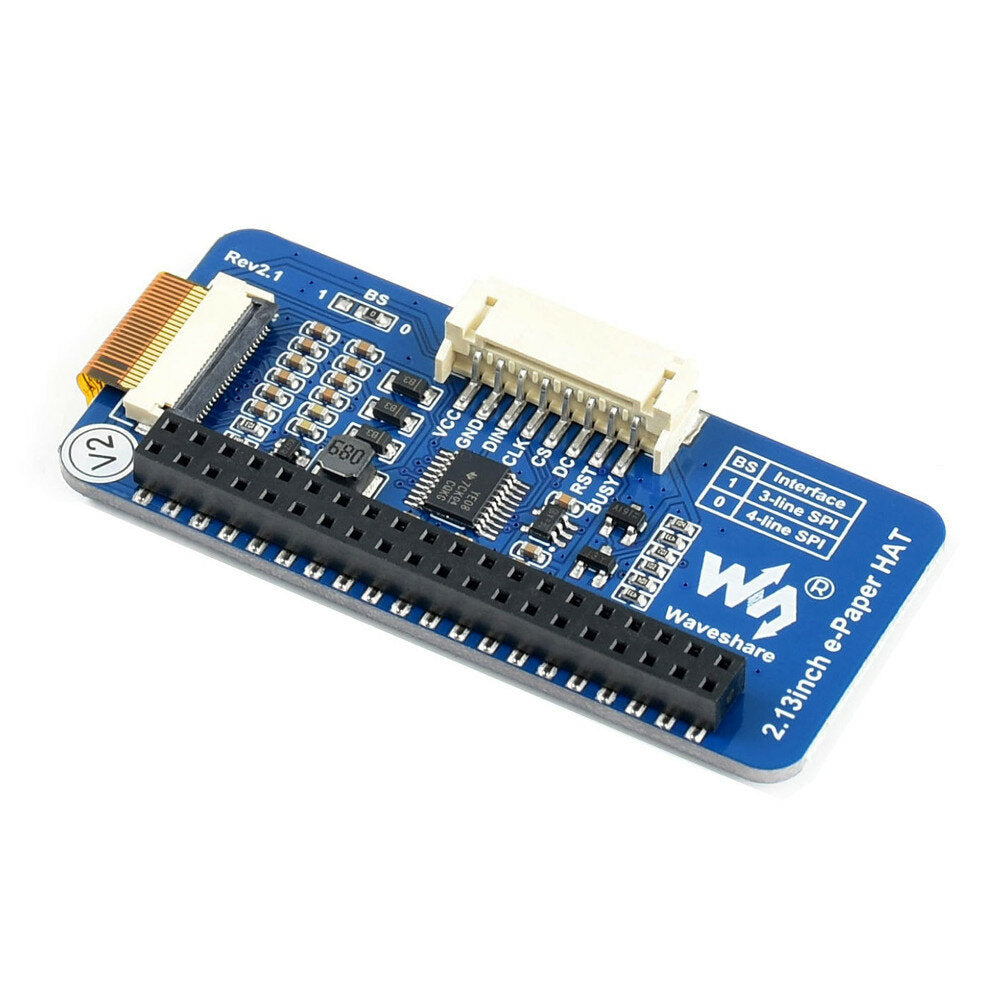

Koppel:
| SYMBOOL | OMSCHRIJVING |
| VCC | 3.3V/5V |
| GND | Grond |
| NC | NC |
| DIN | SPI MOSI-pen |
| CLK | SPI SCK-pin |
| CS | SPI-chipselectie, laag actief |
| DC | Data / Command-selectie (hoog voor data, laag voor commando) |
| RST | Externe reset, laag actief |
| BEZIG | Bezet status output, laag actief |
Pakket bestaat uit:
(de uitbreidingskaart is niet inbegrepen)
1 x 2,13 inch e-papieren HOED (C)
