Overzicht:

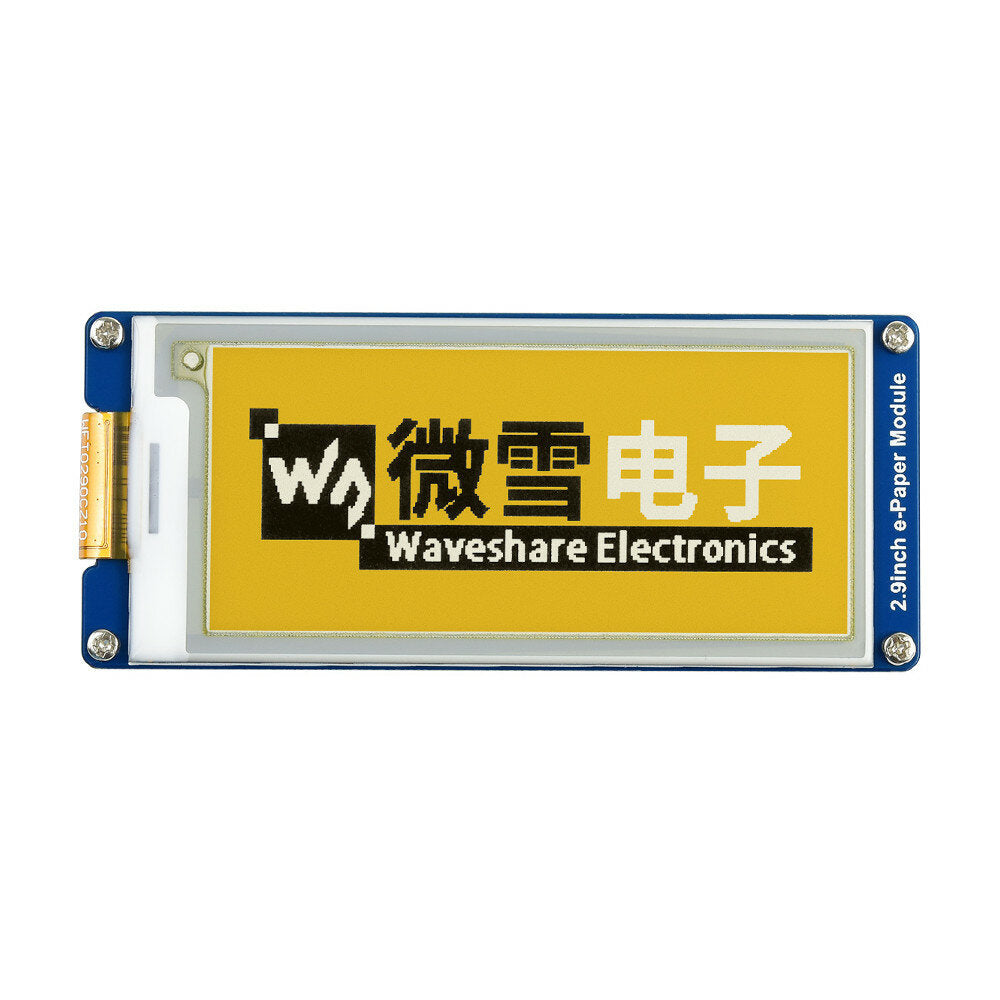

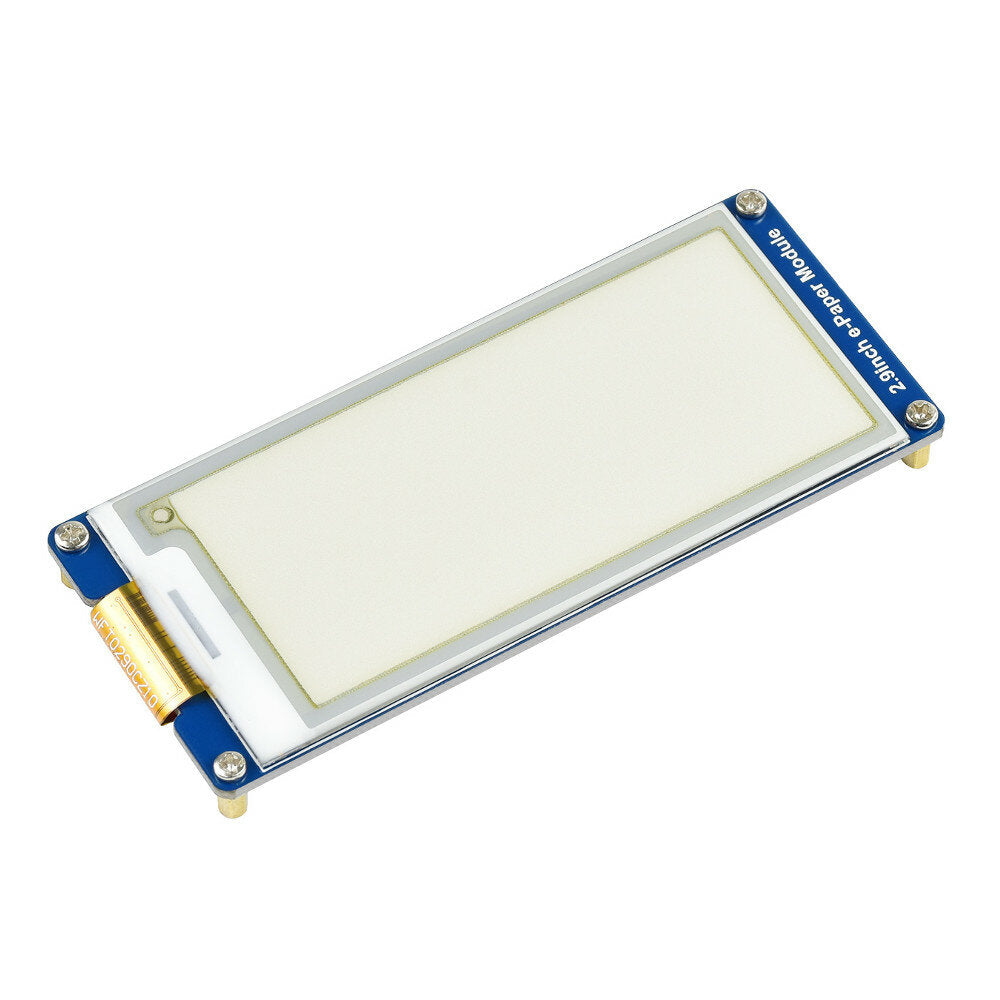

Dit is een E-Ink weergavemodule, 2,9 inch, 296x128 resolutie, met ingebouwde controller, communicerend via SPI-interface, ondersteunt geel, zwart en wit driekleurenbeeldscherm.
Vanwege de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals schaplabels, industriële instrumenten, enzovoort.
Kenmerken:
Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs als het apparaat is uitgeschakeld
Ultra laag stroomverbruik, eigenlijk is stroom alleen nodig om te verfrissen
SPI-interface, voor verbinding met controllerkaarten zoals Raspberry Pi / Arduino / Nucleo, enz.
On-board spanningsvertaler, compatibel met 3.3V / 5V MCU's
Specificaties:
Bedrijfsspanning: 3.3V / 5V
Koppel: 3-draads SPI, 4-draads SPI
Overzichtsdimensie: 89,5 mm × 38 mm
Schermgrootte: 66,89 mm × 29,05 mm
Puntafstand: 0,138 × 0,138
Resolutie: 296 × 128
Schermkleur: geel, zwart, wit
Grijsniveau: 2
Volledige vernieuwingstijd: 15s
Vernieuwingsvermogen: 26,4 mW (typ.)
Stand-by vermogen: <0,017 mW
Kijkhoek:> 170 °
Koppel:
| SYMBOOL | OMSCHRIJVING |
| VCC | 3.3V/5V |
| GND | Grond |
| DIN | SPI MOSI-pen |
| CLK | SPI SCK-pin |
| CS | SPI-chipselectie, laag actief |
| DC | Data / Command-selectie (hoog voor data, laag voor commando) |
| RST | Externe reset, laag actief |
| BEZIG | Bezet status output, laag actief |
