Kenmerken:
specificaties:
More info., can refer to WIKI
Pakket inbegrepen:
Full-HD audio - maximaal 24-bit / 192kHz-weergave
Audiophile TI Burr Brown 32-bit / 384kHz DAC (TI PCM5122)
Toonaangevende audio; 112db SNR en THD van 0,0019%
Gebouwd in hoge klasse Klasse-D stereo audioversterker (TI TPA3118D2)
Tot 2 × 30W in een BTL belasting van 8-Ω bij 24Vdc
Geschikt voor 4 Ohm-luidsprekers (werkt ook met luidsprekers met een hogere impedantie)
Ingebouwde hoogwaardige audio hoofdtelefoonversterker (TI TPA6133A)
Gebruikt de ultra-low-noise spanningsregelaar van Texas Instruments (uitgangsruis <10μVRMS)
Gebruikt de Texas Instruments hoogrendement step-Down DC-converter (tot 95%)
6V ~ 26Vdc geconverteerd naar 5.1V, 3A om de Raspberry-Pi van stroom te voorzien
Gebruikt de echte ALPS RK163-serie potentiometer voor soepele volumeregeling
Gebouwd in hoge kwaliteit IR sensor (Vishay - 's werelds toonaangevende leverancier van infraroodontvangers)
RCA-connectoren aan boord
3.5mm stereo hoofdtelefoonaansluiting aan boord
Luidsprekers aan boord van de luidspreker en stroomaansluitingen
Aan boord 4-pins PH2.0-connector waarmee een externe verlichte schakelaar kan worden aangesloten om de stroomvoorziening te regelen
Onboard vergulde high-current DC power jack (5.5x2.5mm)
Gebruikt de digitale I2S-audiosignalen om de CPU-belasting over USB-audio-oplossingen te verminderen

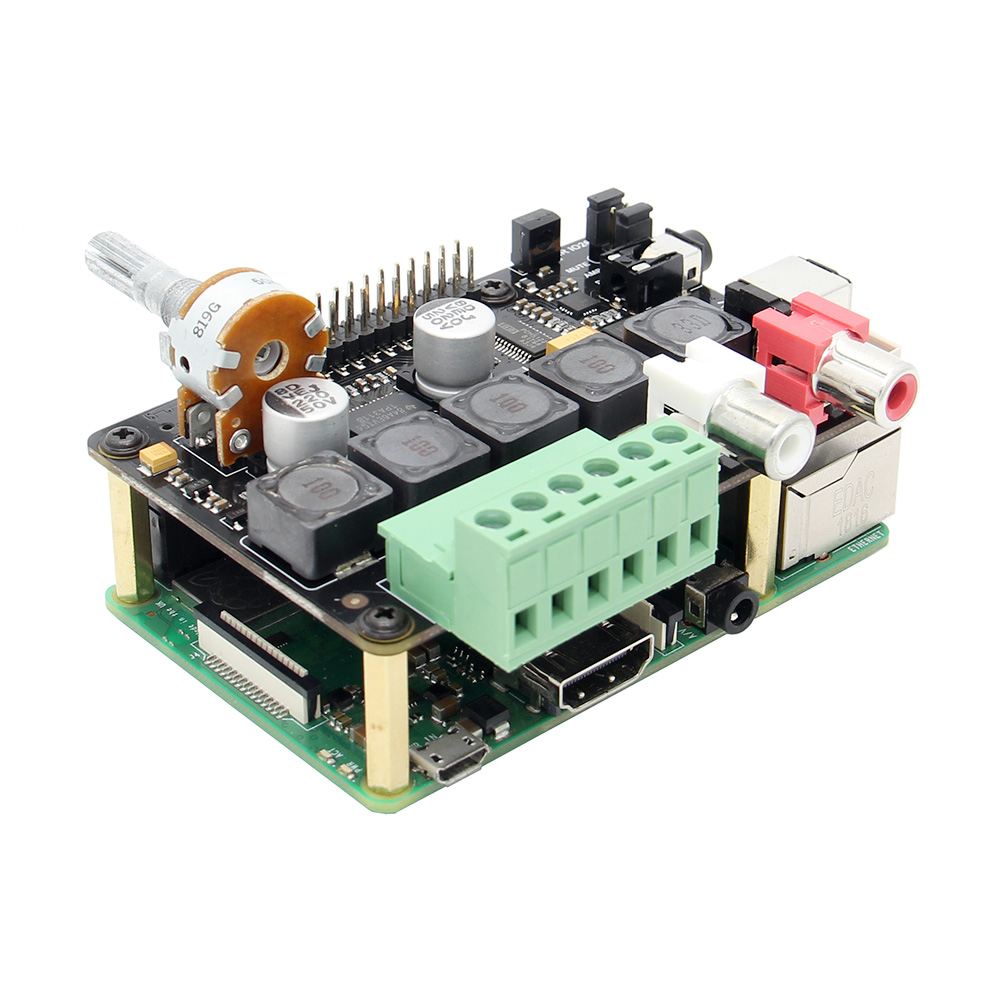

Verbindt rechtstreeks met de Raspberry-Pi - Geen bedrading vereist
Voorziet de Raspberry-Pi van stroom - geen extra voeding
Gereserveerde Raspberry-Pi GPIO pin header (2x13Pins)
Pop-ruis kan worden verbeterd door GPIO-besturing mogelijk te maken
AMP kan worden ingeschakeld / uitgeschakeld met jumperkoppeling
WAARSCHUWING:
WAARSCHUWING:
STEL GEEN STROOM IN OP UW RASPBERRY-PI VIA DE MICRO USB-SOCKET VAN DE PI.
specificaties:
Voeding: 6-26Vdc (> = 3A is aan te raden)

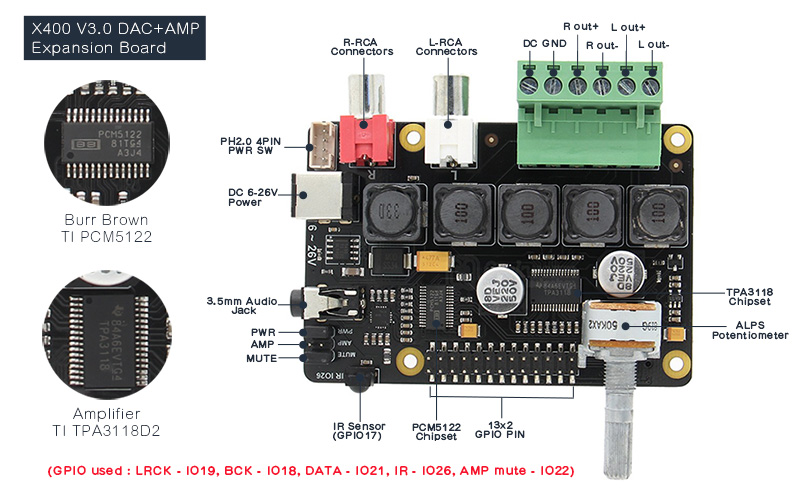

GPIO gebruikt: LRCK - IO19, BCK - IO18, DATA - IO21, IR - IO26, AMP mute - IO22
Analoog audio-uitgangsniveau: 2V RMS
Maximaal uitgangsvermogen hoofdtelefoon: 142mW bij 16Ω
Maximaal uitgangsvermogen van de versterker: 2 x 30 W bij 8Ω BTL Belasting bij 24Vdc
Resolutie / sampling snelheid: tot 24bit / 192KHz (Raspberry-Pi I2S)
PCB-afmeting: 87 x 56 mm
More info., can refer to WIKI
Pakket inbegrepen:
1 x X400 V3.0 uitbreidingskaart
1 x installatie schroefpakket
