Overzicht:

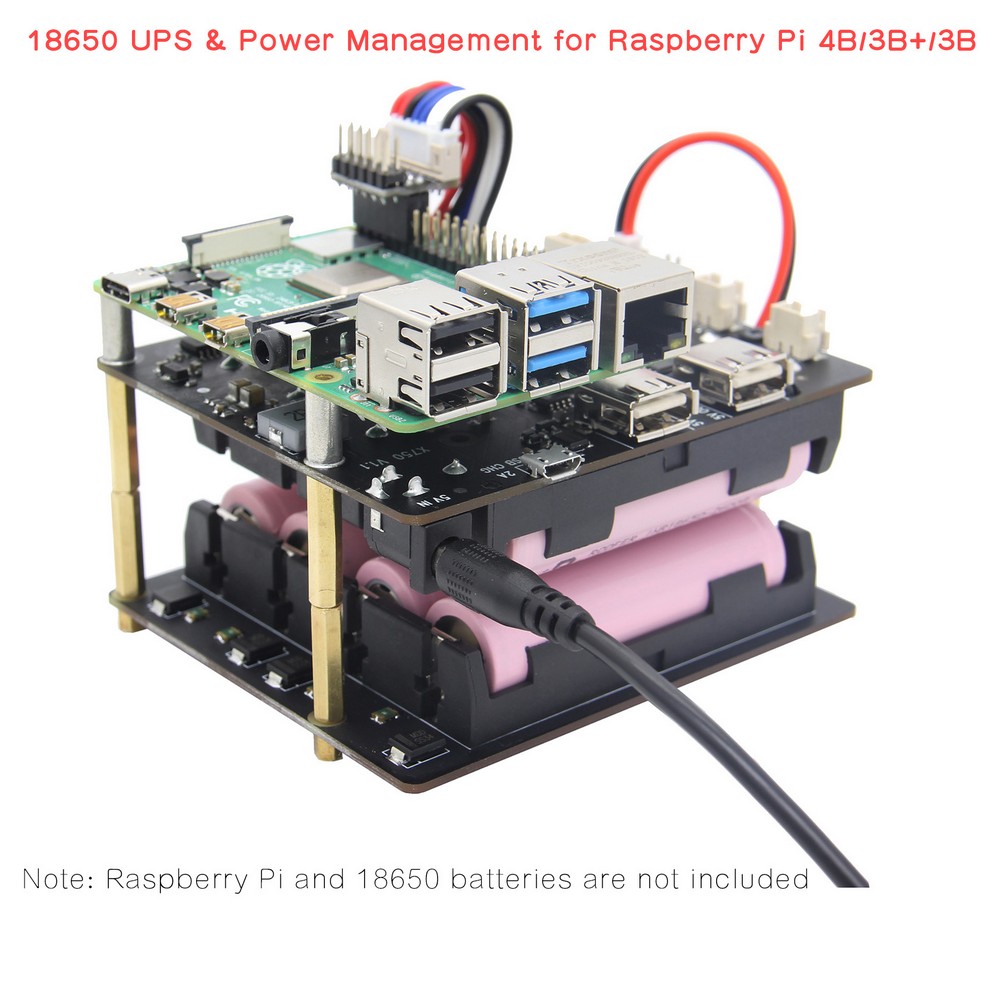

De X750 is een multifunctioneel uitbreidingsbord voor alle huidige modellen van de Raspberry Pi met een 40-pins header. Het biedt intelligent en veilig energiebeheer, veilige uitschakeling, volledige uitschakeling via software en een geavanceerde ononderbroken stroomvoorziening.
De X750 reserveert de 40-pins header die kan worden gestapeld met andere Raspberry Pi-accessoirekaarten voor verbeterde toepassingen, en het is het hoogwaardige product van de Geekworm UPS-familie.
Klik voor meer info.

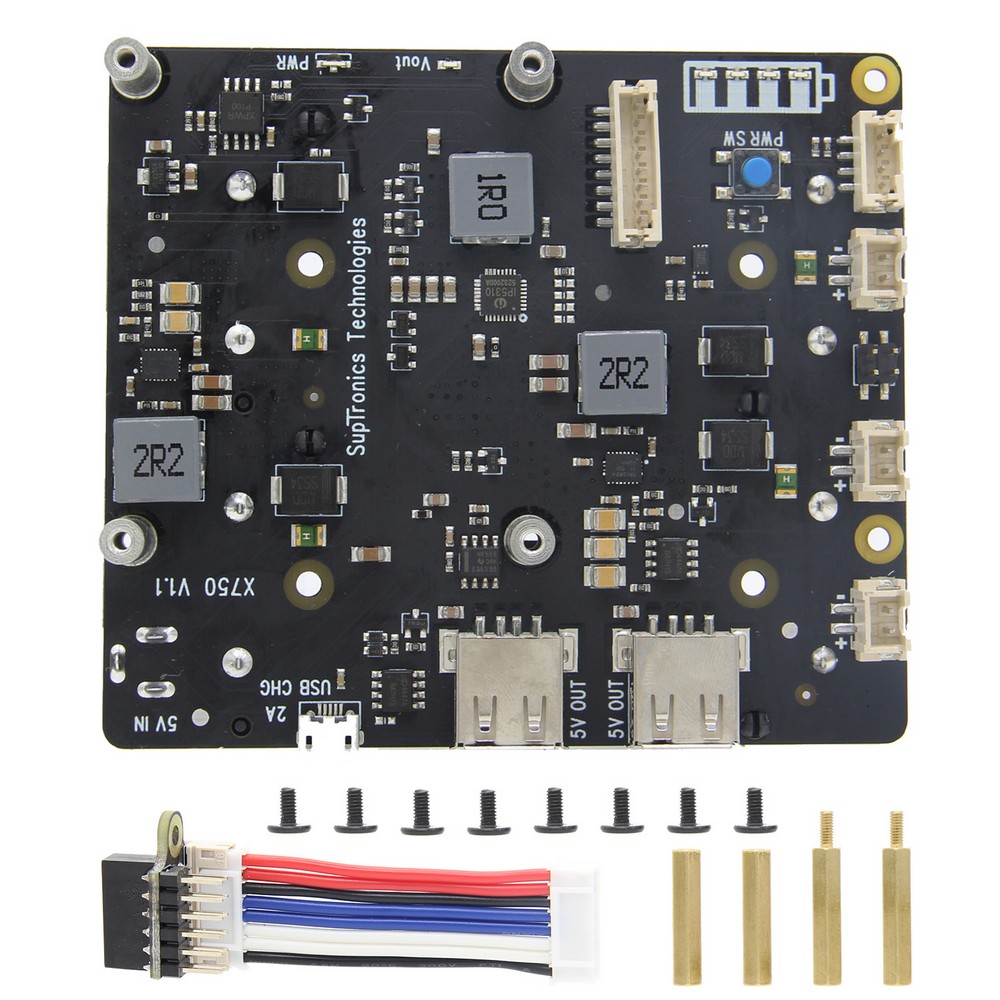

Pakket inbegrepen:

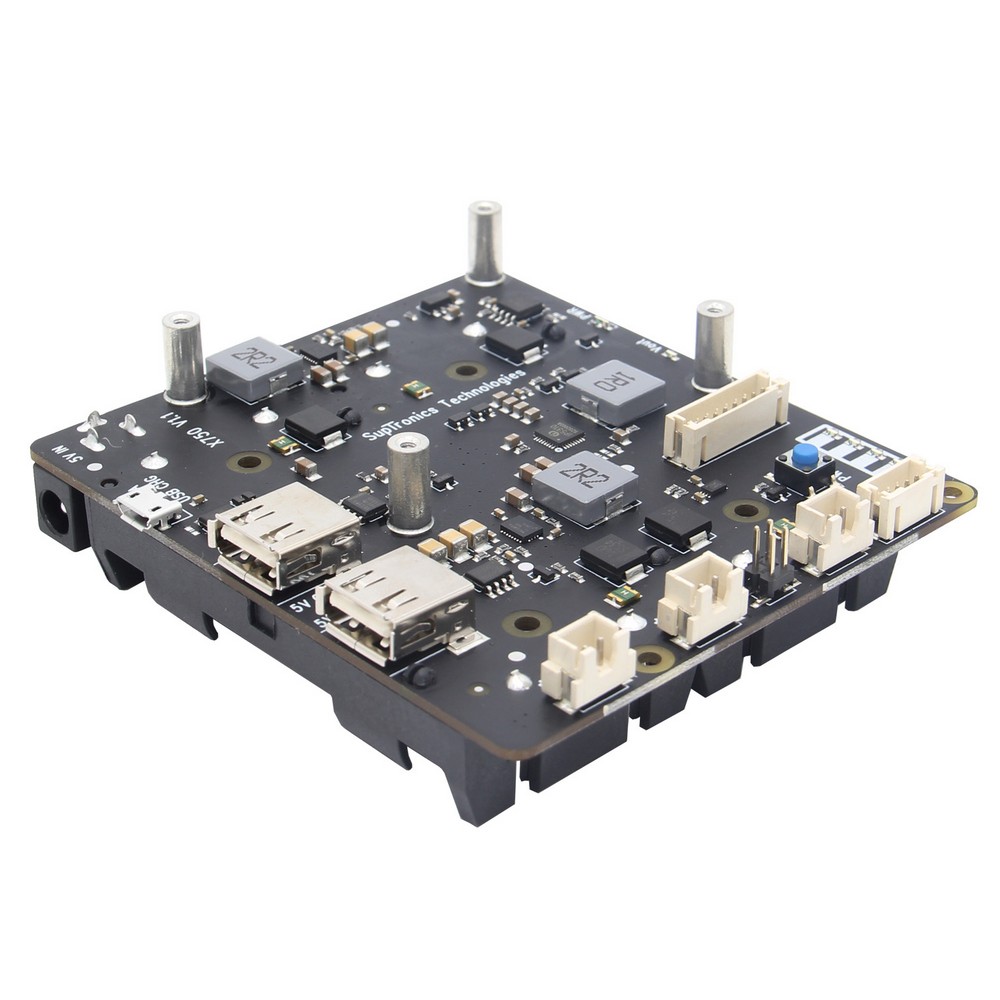

1 x X750 uitbreidingskaart
1 x GPIO en power-dochterbord
1 x 8-pins verbindingskabel
8 x schroef M2,5 * 5 mm
2 x Spacer M / F M2.5 * 22 + 6 mm
2 x afstandhouder F / F M2,5 * 22 mm
De X750 is een multifunctioneel uitbreidingsbord voor alle huidige modellen van de Raspberry Pi met een 40-pins header. Het biedt intelligent en veilig energiebeheer, veilige uitschakeling, volledige uitschakeling via software en een geavanceerde ononderbroken stroomvoorziening.
De X750 reserveert de 40-pins header die kan worden gestapeld met andere Raspberry Pi-accessoirekaarten voor verbeterde toepassingen, en het is het hoogwaardige product van de Geekworm UPS-familie.
| Item | Beschrijving | |
| VOOR GEBRUIK MET | Raspberry Pi 4 Model B / 3B + / 3B / 2B / A+ / B + | |
| BESTURINGSSYSTEEM | · Raspbian stretch · Veilige afsluitfunctie getest voor Raspbian, andere besturingssystemen die getest en geadviseerd moeten worden |
|

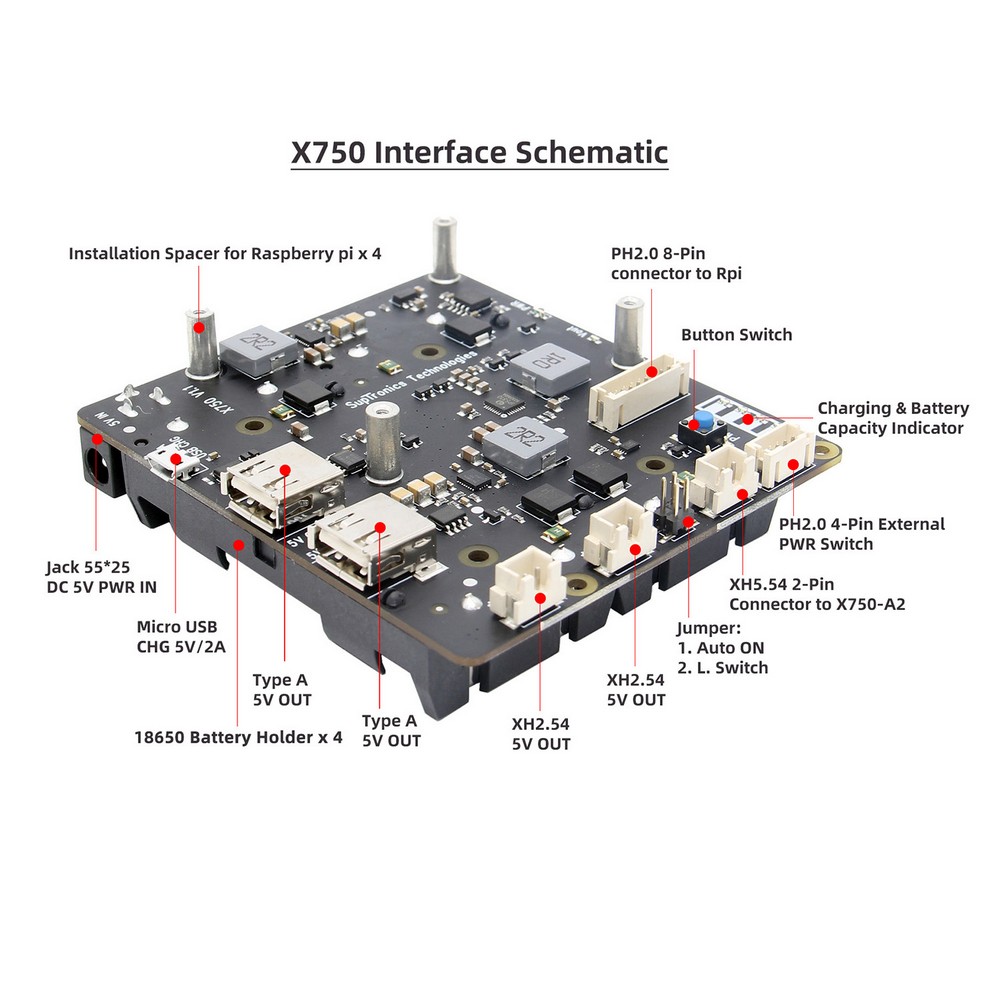

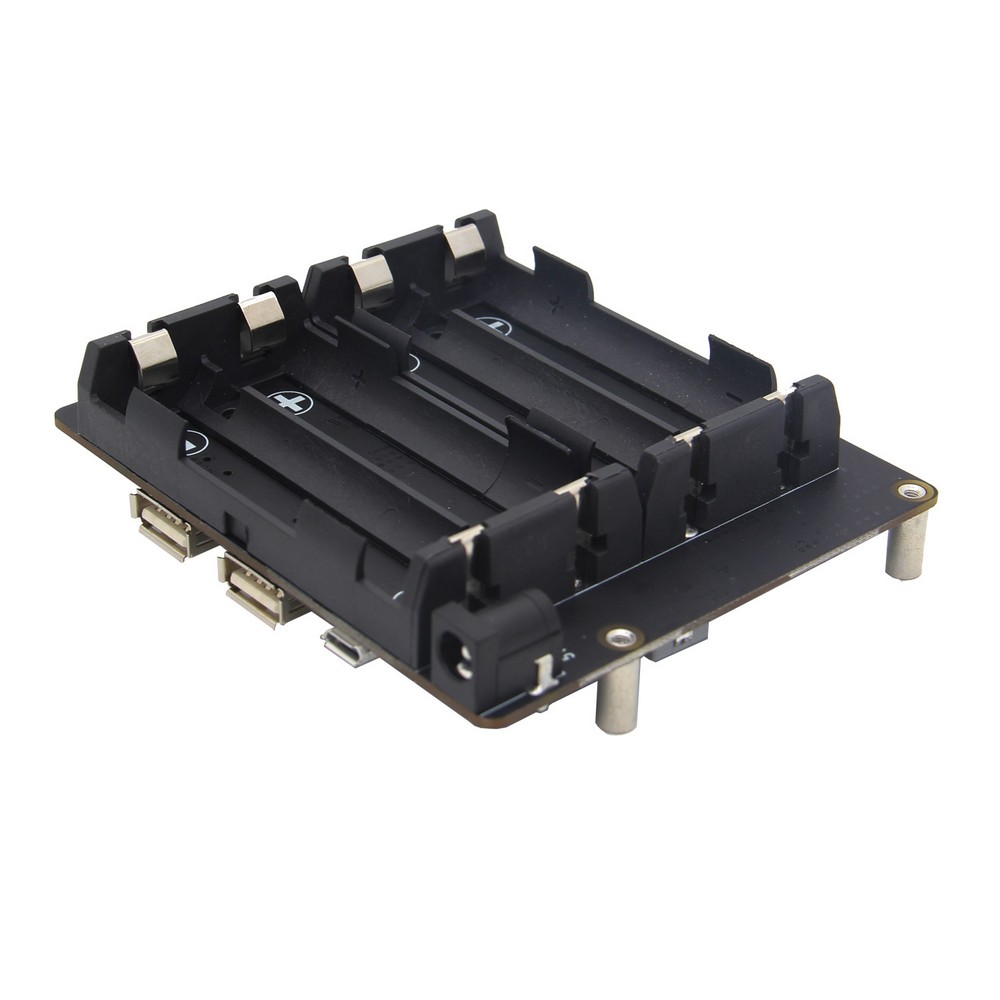

| BELANGRIJKSTE KENMERKEN | UPS-functie | · Slimme en krachtige Uninterruptible Power Supply (UPS) · Biedt ononderbroken bewerkingen voor maximaal 10 ~ 30 uur (afhankelijk van het gebruikte batterijtype en het aantal) · Max. 5.1V 8000mA Power Backup voor zelfs de meest veeleisende RPi-instellingen · Vier 18650-cellen Lithium-ionhouder, kunnen werken met slechts twee of drie of vier 18650 lithium-ion-batterijen · Kan werken met X750-A2 4-cel batterijhouder om de batterijcapaciteit te vergroten tot 38400 mAh (12 18650 batterijen) · Ondersteunt 2A via micro-USB-aansluiting of 3A via DC-aansluiting snel opladen · Geïntegreerd batterijbeschermingscircuit · Geïntegreerde overstroombeveiliging en overspanningsbeveiliging · Geïntegreerde brandstofmeetsystemen van Maxim (batterijspanning en percentage aflezen via i2c) - Bekabeling vereist · Geïntegreerde 10-A volledig geïntegreerde synchrone boost-omzetter · Intelligent automatisch laden en ontladen · On-board 4 groene LED's geven oplaad- en ontladingsniveaus aan van 25%, 50%, 75% en 100% · On-board blauwe LED geeft de status van aan / uit aan |
| Veilig energiebeheer | · Uitgerust met kortstondige knop voor eenvoudige stroomregeling Druk op de knop om in te schakelen Druk op de knop en houd deze gedurende 1 ~ 2 seconden ingedrukt om opnieuw op te starten Houd de knop 3 ~ 7 seconden ingedrukt om veilig afsluiten te implementeren Druk op de knop en houd deze> 8 seconden ingedrukt om geforceerd afsluiten uit te voeren · Ondersteunt veilig afsluiten en volledig uitschakelen via software · Ingebouwde blauwe LED geeft de status van inschakelen, opnieuw opstarten en afsluiten aan · Ingebouwde pin-header om automatisch inschakelen te selecteren bij stroomvoorziening of batterij geïnstalleerd · Ultra-laag standby-stroomverbruik van μA om de levensduur van de batterij te maximaliseren · Werk in zowel laadmodus als boostmodus om volledig systeembeheer en batterijvermogenbeheer mogelijk te maken · Geavanceerd systeem power path management vermijdt frequent laden en verlengt de levensduur van de batterij · Geavanceerd systeem power path management zorgt ervoor dat 3A 8484318 Pi tegelijkertijd snel oplaadt en voedt · Voedt de Raspberry Pi via de 40-pins header - geen extra bekabeling vereist · Ingebouwde DC-voedingsaansluiting (5,5 * 2,5 mm) en XH2.54-connector, handig voor stroominvoer · Ingebouwde PH2.0-connector maakt het mogelijk om een externe voedingsschakelaar aan te sluiten en uw perfecte hoes te maken · On-board XH2.54 stroomuitgangsconnectoren maken het mogelijk andere apparaten van stroom te voorzien · Montagegaten en afstandhouders zorgen voor mechanische stabiliteit van de Raspberry Pi en X750 montage |
|
| X750-A2 (om X750 uit te breiden) | · Met vier 18650-cellen Lithium-ionhouder · Ideale oplossing om de batterijcapaciteit te vergroten (totale batterijcapaciteit tot 38400 mAh, 12 18650 batterijen) · Geïntegreerd batterijbeschermingscircuit · Montagegaten en afstandhouders zorgen voor mechanische stabiliteit van de Raspberry Pi, X750 en X750-A2 |
|
| STROOMVOORZIENING | · Via Micro-USB-aansluiting: 4.7 ~ 5.5Vdc, 2.5A; · Via DC-voedingsaansluiting: 4.7 ~ 5.5Vdc ± 5%, ≥4A · UPS-uitgang: 5.1V ± 5% Max 8A · UPS-laadstroom: 2A via Micro-USB-aansluiting, 3A via DC-aansluiting · Terminal batterijspanning: 4.2V · Oplaaddrempel: 4.1V |
|
| NOTITIE | · Beheer van stroompaden alleen ingeschakeld wanneer stroom wordt aangesloten op de DC-voedingsaansluiting · Schakel uw Raspberry Pi niet in via de Micro USB-aansluiting of Type-C-aansluiting. · Gebruik geen 18650-batterij met ingebouwd beveiligingscircuit |
|
Klik voor meer info.
Pakket inbegrepen:
1 x X750 uitbreidingskaart
1 x GPIO en power-dochterbord
1 x 8-pins verbindingskabel
8 x schroef M2,5 * 5 mm
2 x Spacer M / F M2.5 * 22 + 6 mm
2 x afstandhouder F / F M2,5 * 22 mm
