Omschrijving:

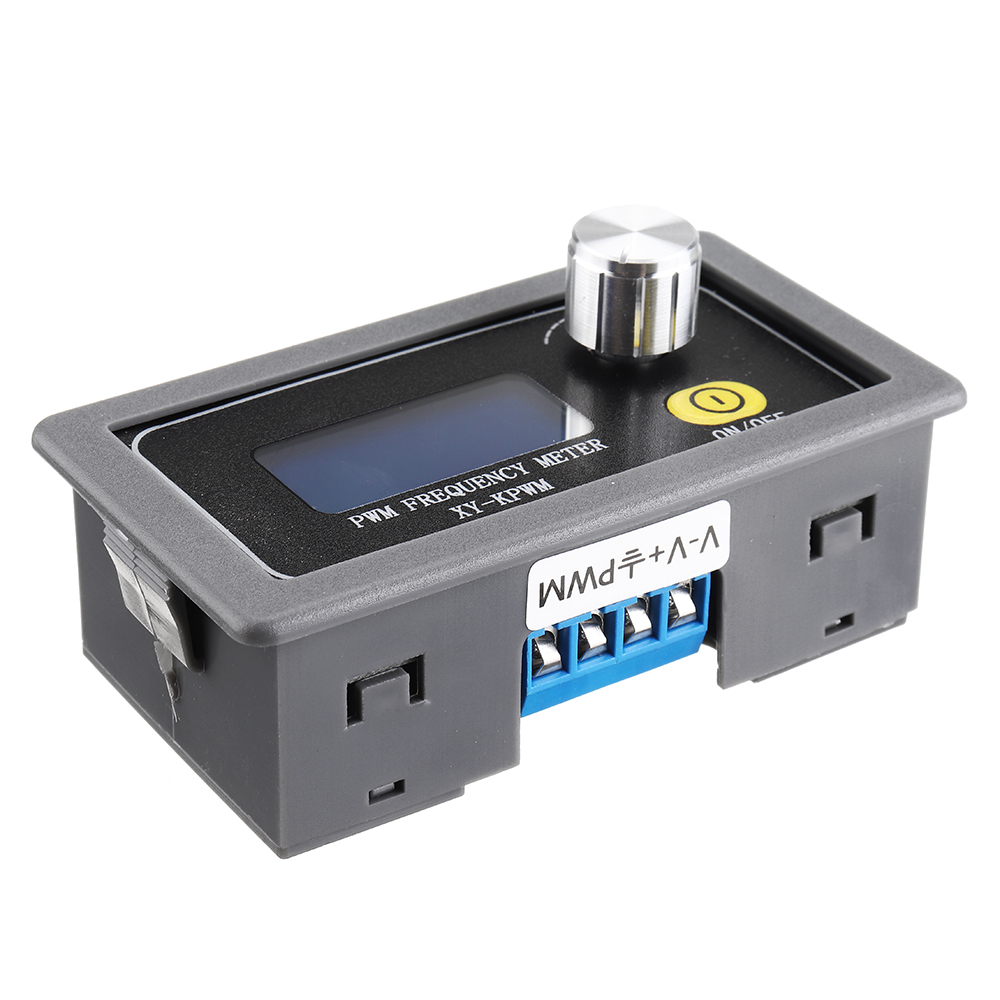

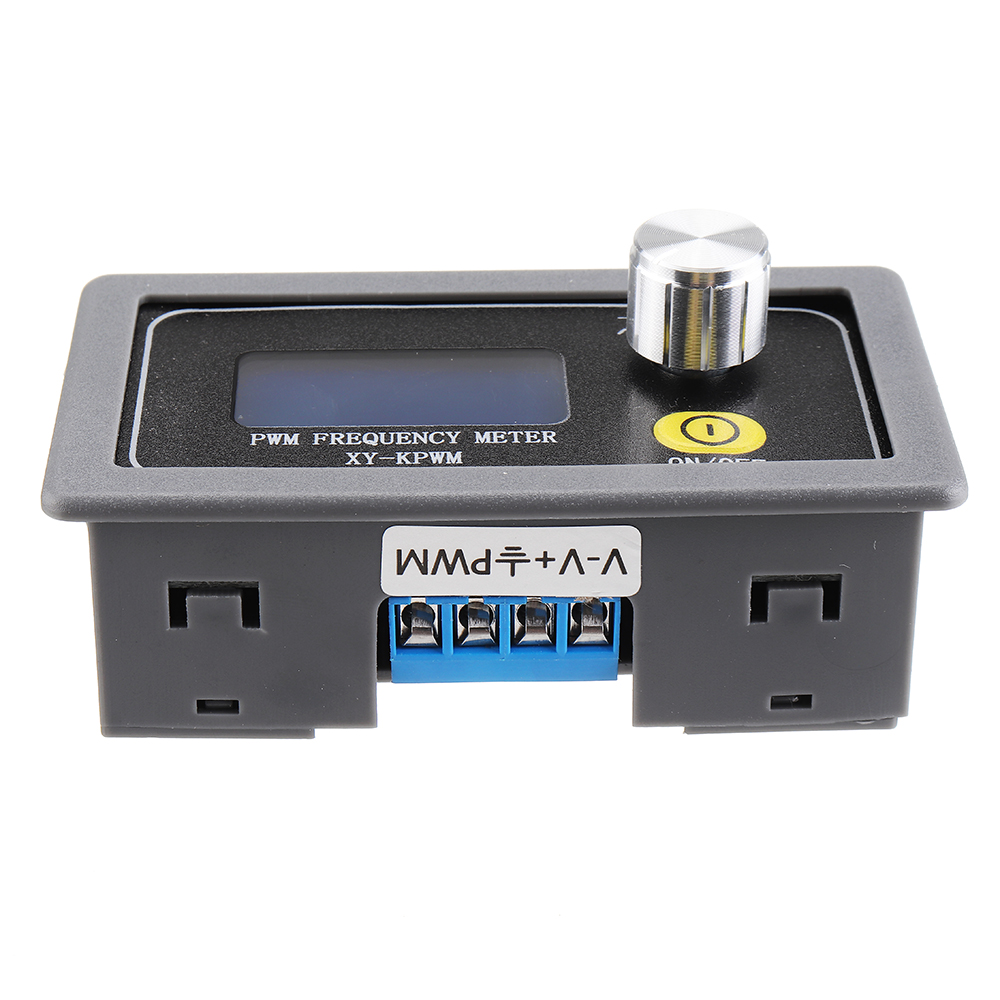

XY-KPWM-signaalgenerator is een apparaat dat elektrische signalen levert met een verscheidenheid aan frequenties, blokgolven en uitgangsniveaus. Het wordt gebruikt als signaalbron of excitatiebron voor testen. Veel gebruikt in productiepraktijken en technologie.
Kenmerken:
1>. Met buitenste behuizing
2> .LCD high-definition weergave
3>. Ondersteuning UART
4>. Ondersteuning frequentie aanpassing
5>. Ondersteuning duty cycle aanpassing
6>. Hoge precisie detectie
7>. Ondersteuning voor uitschakelgeheugenfunctie
8> .1-Channel PWM-uitvoer
9> .Dual Werkmodus
10>. Knob ondersteunt lock-functie om verkeerde bediening te voorkomen
11>. Ondersteuning uitvoer toestaan
parameters:
1>. Product naam: XY-KPWM PWM signaalgenerator;
2>. Model: XY-KPWM;
3>. Werkspanning: DC 3,3V-30V;
4> Frequentiebereik (Normale modus): 1Hz ~ 150KHz;
5> Frequentiebereik (Precieze modus): 1Hz ~ 15KHz;
6>. Frequentie nauwkeurigheid: 2%;
7> .Duty cycle nauwkeurigheid: 1% bij normale modus;
8> .Duty cycle nauwkeurigheid: 0,1% in de precieze modus;
9>. Werkcyclusbereik: 0,00% -100%;
10>. Outputstroom: ongeveer 5-30mA;
11>. Uitgangsamplitude: Gelijk aan ingangsspanning;
12>. Werktemperatuur: -40 ℃ ~ 85 ℃;
13>. Werk Vochtigheid: 0% ~ 95% RH;
14> Afmeting: in 79 * 43 * 37mm;
Frequentie ingesteld bereik:
Er is twee werkmodi, dus het heeft twee frequentiebereik.
Normale modus: Frequentiebereik 1Hz ~ 150KHz.Duty cycle range 000% -100%. Load nauwkeurigheid van de werkcyclus 1%.
Nauwkeurige modus: Frequentiebereik 1 Hz ~ 15 KHz.Duty-cyclusbereik 0,00% -100%. Werkcyclusnauwkeurigheid 0,1%.
Ga naar de instellingeninterface wanneer u kort op de draaischakelaar drukt in de normale bedrijfsstatus om het frequentiebereik te selecteren. Potentiometer met rotatie om de frequentiewaarde in te stellen.
Houd de draaischakelaar gedurende 10 seconden ingedrukt om over te schakelen naar de normale modus en de precieze modus.
Houd 5 seconden ingedrukt om parameters te vergrendelen om te voorkomen dat de parameters worden gewijzigd.
Let op de positie waar de komma beweegt als de draaipotentiometer ..
Weergave 'XXX'.Geen decimale punt, de minimumfrequentie is 1 Hz. Het frequentiebereik is 1 Hz ~ 999 Hz.
Geef 'X.XX' weer. De komma is de voorlaatste, de minimumfrequentie is 0.01 KHz. Het frequentiebereik is 1.00KHz ~ 9.99KHz.
Toon 'XX.X'.De komma is de derde voorlaatste, de minimale frequentie is 0.1 KHz. Het frequentiebereik is 10.0KHz ~ 99.9KHz.
Weergave 'XXX'.De komma is volledig verlicht, de minimumfrequentie is 1 KHz. Het frequentiebereik is 1KHz ~ 150KHz.
Bijvoorbeeld:
Display'100 'betekent PWM uitgangsfrequentie is 100Hz;
Display'1.91 'betekent PWM uitgangsfrequentie is 1.91KHz;
Display'52.1 'betekent PWM uitgangsfrequentie is 52.1KHz;
Display'1.3.4 'betekent PWM uitgangsfrequentie is 134 KHz;
Inschakeldrempel setbereik:
Kort indrukken potentiometer om ingestelde inschakelduur en draaipotentiometer te selecteren om de duty cycle-waarde in te stellen.
Gebruik stappen:
1. Verbinden met voeding;
2. Druk de draaischakelaar gedurende 10 seconden in om over te schakelen naar de normale modus en de precieze modus;
3. Korte druk op de draaischakelaar om de frequentie in te stellen en de waarde te veranderen door de schakelaar te draaien;
4. Druk de draaischakelaar gedurende 2 seconden in om de werkcyclus in te stellen;
5. Houd 5seconden ingedrukt om ingestelde parameters te vergrendelen;
6.Test;
7. Druk op de knop 'AAN / UIT' om de PWM-uitgang in of uit te schakelen;
8.Verwijder de voeding en sluit de belasting aan om de module te gebruiken.
Toepassing:
1. Vierkante golfsignaalgenerator, die vierkant golfsignaal voor experimentele ontwikkeling produceert;
2.Gebruikt om een blokgolfsignaal te genereren dat de motorbesturing bestuurt;
3.Generator regelbare impulsen voor gebruik door de MCU;
4.Dimmer;
5.Speed-gouverneur;
Pakket inbegrepen:
1 x XY-KPWM PWM-signaalgenerator
