XY-TR01Modulevoortemperatuur-envochtigheidsregeling hoge precisie digitale displaywoord dubbele uitgang automatisch constant temperatuur- en vochtigheidscontrolepaneel
Productmaaktgebruikvanindustriëlechip, zeer nauwkeurige SHT20 temperatuur- en vochtigheidssensor.
Productfunctie:
Productkenmerkenzijntweehoofdtypenvanclassificatie: de functies temperatuur en vochtigheid;Functievantemperatuurzijnalsvolgt:
1.Deautomatischeidentificatievanwerkmodus:
Hetsysteemautomatischvolgensdebegin / houop-temperatuur, identificeert de werkmodus;
Starttemperatuur>houoptemperatuur,koelmodus'C'.
Starttemperatuur
2.Koelmodus:
Wanneerdetemperatuur≥Starttemperatuur,relaisgeleiding, rode led aan, begint de koelapparatuur te werken;
Wanneerdetemperatuur≤Stoptemperatuur, relais loskoppelen, rode led uit, koelapparatuur houopt met werken;
3.Verwarmingsmodus:
Wanneerdetemperatuur≤Starttemperatuur,relaisgeleiding, rode led aan, begint de verwarmingsapparatuur te werken;
Wanneerdetemperatuur≥Stoptemperatuur, relais loskoppelen, rode led uit, verwarmingsapparatuur houopt met werken;
4.Temperatuurcorrectiefunctie OFE (-10.0~10℃):
Hetsysteemwerktlangenkan via deze functiecorrectie de werkelijke temperatuur = temperatuur meten + kalibratiewaarde instellen;
Hoedebegin/houop-temperatuurin te stellen:
1.Drukindeactieveinterface op 'Lang drukken' TM+ 'toetslangerdan3secondenin de interface voor de begintemperatuurinstellingen kan worden gewijzigd door TM+TM- toets,tewijzigen,wachtendop6s automatisch afsluiten en opslaan;2.Drukindeactieveinterface op 'Lang drukken' TM-'toetslangerdan3secondenin de interface voor het houoppen van de temperatuurinstellingen kan worden gewijzigd door TM+TM- toets,aantepassennade parameters, wachtend op 6s automatisch afsluiten en opslaan;
Devochtigheidsfunctieisalsvolgt:
1.Deautomatischeidentificatievanwerkmodus:
Hetsysteemautomatischvolgensdebegin / houop-vochtigheid, identificeert de werkmodus;
Startluchtvochtigheid>houopluchtvochtigheid,ontvochtigingsmodus'D'.
Startluchtvochtigheid
2.Ontvochtigingsmodus:
Wanneerdevochtigheid≥Startvochtigheid, relaisgeleiding, groene led aan, begint de ontvochtigingsapparatuur te werken;
Wanneerdeluchtvochtigheid≤Luchtvochtigheidhouoppen, relais loskoppelen, groene led uit, ontvochtigingsapparatuur houopt met werken;
3.Bevochtigingsmodus:
Wanneerdevochtigheid≤Startvochtigheid, relaisgeleiding, groene led aan, begint de bevochtigingsapparatuur te werken;
Wanneerdevochtigheid≥Stopvochtigheid, relais loskoppelen, groene led uit, bevochtigingsapparatuur houopt met werken;
4.Bevochtigingcorrectiefunctie RH (-10.0~10%):
Hetsysteemwerktlangenkan via deze functiecorrectie de werkelijke vochtigheid = meetvochtigheid + kalibratiewaarde instellen;
Debegin/houop-vochtigheidinstellen:
1.Drukindeactieveinterface op 'Lang drukken' RH+ 'toetslangerdan3secondenin de interface voor het instellen van de beginvochtigheid kan worden gewijzigd door RH+RH- toets,tewijzigen,wachtendop6s automatisch afsluiten en opslaan;2.Drukindeactieveinterface op 'Lang drukken' RH-'toetslangerdan3secondenin de interface voor de houopvochtigheidsinstellingen kan worden gewijzigd door RH+RH- toets,aantepassennade parameters, wachtend op 6s automatisch afsluiten en opslaan;

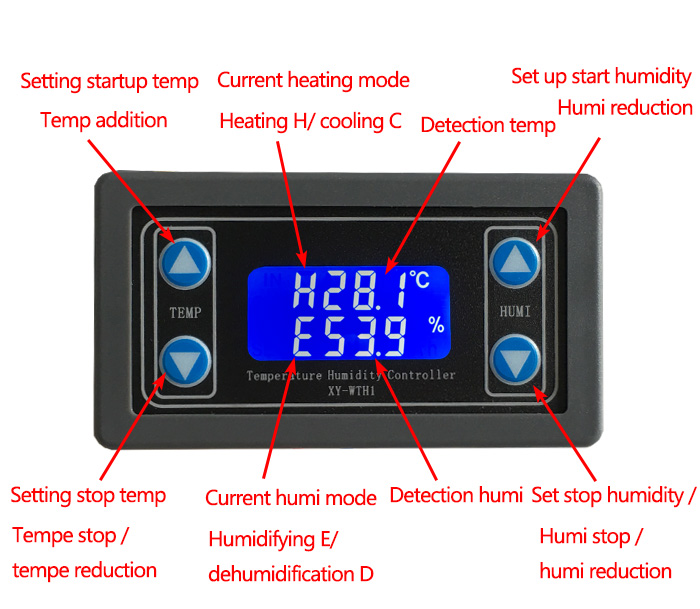

RunningInterfaceBeschrijving:
Dewerkmoduslaatziendatde huidige modus ("H / C", "E / d") wordt gesynchroniseerd aan de voorzijde van temperatuur / vochtigheid, wanneer de instelling van temperatuur / vochtigheid en houoptemperatuur / vochtigheid zijn voltooid.

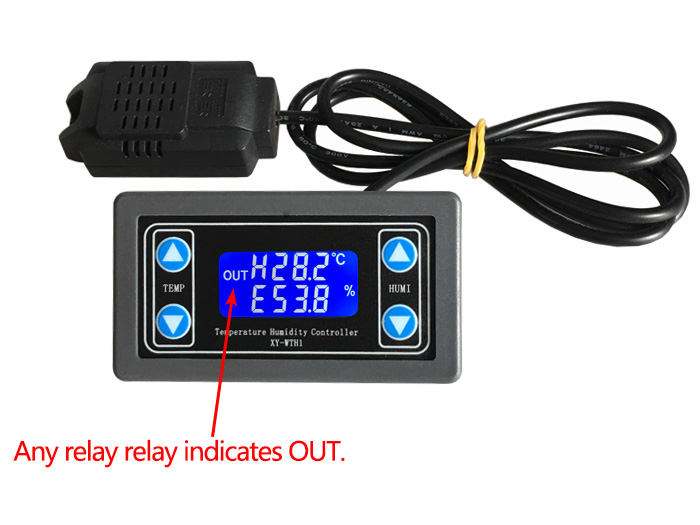

Elkerelaisgeleiding,delinkerbovenhoekvanhet interface-display "uit", als de temperatuurrelaisgeleiding, de knipperende display-temperatuur werkmodus "H / C" om herinneringen te tonen; als de vochtigheidsrelaisgeleiding, dan knippert weergave vochtigheid werkmodus "E / d", als een herinnering;
Anderemogelijkheden:
1.Parameteropafstandlezen/ instellen:
StelmetdeUARTdebegintemperatuur / vochtigheid in, houop temperatuur / vochtigheid, temperatuur / vochtigheid correctie parameters;
2.Real-timerapportagevantemperatuur/ vochtigheid:
Alsderapportagefunctievoortemperatuur/ vochtigheid is ingeschakeld, detecteert het product de temperatuur / vochtigheid en relaisstatus met het interval van 1 sec. En stuurt de UART naar de terminal om het verzamelen van gegevens te vergemakkelijken;
3.Relaisinschakelen(standaard):
Alshetrelaiswordtuitgeschakeld,blijft het relais verbroken;
Hoedetemperatuur/vochtigheidscorrectiewaardete wijzigen:
1.1.Dubbelklikindebedieningsinterface op de knop ' TM+ 'toetsomdecorrectievande ingestelde interface in te voeren, de neerwaartse weergavecorrectie van het type, de opwaartse weergave van specifieke waarden; (OFE: Correctiewaardetemperatuur RH: Correctiewaardevoorvochtigheid)
2.Opditmomentdoorkort drukken ' TM-'toets,schakelomdeparameterste wijzigen, via de RH+RH-toets,wijzigdespecifiekewaardevan de ondersteuning lang indrukken kort;
3.Wanneerdeparameterszijngewijzigd, dubbelklikt u op de knop ' TM+ 'toets,verlaatdecorrectie-positieveinstellingsinterfaceen slaat de gegevens op;
Hoerelaisin/uitte schakelen:
Indeactieveinterfacedruktu kort op ' TM-'toets,schakelhettemperatuurrelaisin/ uit (AAN:inschakelen UIT: uitschakelen),terugnaardeactieveinterface, als het temperatuurrelais is uitgeschakeld, knippert het temperatuursymbool '℃' ter herinnering.Indeactieveinterfacedruktu kort op ' RH-'toets,schakelhetvochtigheidsrelaisin/ uit (AAN: inschakelen UIT: uitschakelen),terugnaardeactieveinterface, als het vochtigheidsrelais is uitgeschakeld, knippert het vochtigheidssymbool '%' ter herinnering.

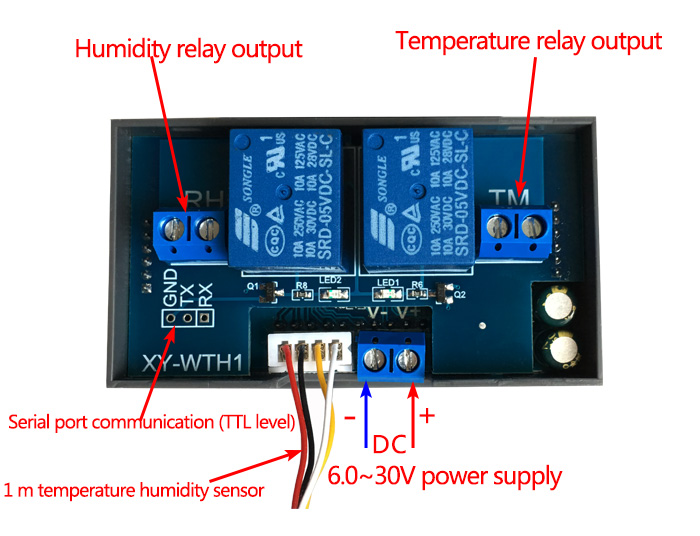

Seriëlecontrole(TTL-niveau)
Baud tarief:9600bpsdatastukjes :8
houop stukjes :1
crc :geen
Debietregeling :geen
| CMD | Omschrijving |
| begin | beginhetuploadenvangegevens |
| houop | houophetuploadenvangegevens |
| lezen | Leesdeparam-instelling |
| TAAN | Temperatuurrelaisinschakelen |
| T:UIT | Temperatuurrelaisuitschakelen |
| H:AAN | Vochtigheidsrelaisingeschakeld |
| H:UIT | Vochtigheidsrelaisuitschakelen |
| TS:XX.X | Steldebegintemperatuurin (-20.0~60.0) |
| TP:XX.X | Steldehouoptemperatuurin (-20.0~60.0) |
| GS:XX.X | Stelbeginvochtigheidin (00.0~100.0) |
| HP:XX.X | Stelhouopvochtigheidin (00.0~100.0) |
| TC:XX.X | Steldetemperatuurkalibratiein (-10.0~10,0) |
| HC:XX.X | Vochtigheidskalibratieinstellen (-10.0~10,0) |
TemperatuurenvochtigheidGegevensuploadformaatBeschrijving:
Temperatuurformaat:bedrijfsmodus(H/C),temperatuurwaarde, status van het temperatuurrelais;
Vochtigheidsindeling:bedrijfsmodus(E/D),vochtigheidswaarde, vochtigheidsrelaisstatus;
H,20,5℃,CL : Verwarmingbedrijfsmodus,dehuidigetemperatuurvan 20,5 graden, temperatuurrelais ontkoppeling staat;
D,50,4%,OP : Ontvochtigingswerkmodus,huidigeluchtvochtigheid50,4%,vochtrelaisverbinding;
Pakketbestaatuit:
1XXY-WTH1-controller
Detailsafbeeldingen:
