Voorzien zijn van:
Pakket bestaat uit:
1 x voedingskaart
1. Ondersteuning MPPT maximale power point tracking-functie, die de conversie-efficiëntie van zonne-energie sterk kan verbeteren
2. Ondersteuning zonnepaneel / voedingsadapter / USB meerdere oplaadmethoden
3. Van toepassing op 6V ~ 24V zonnepanelen, kan worden aangesloten via DC-002 stopcontact of klemmenblok
4. Ingebouwde MPPT SET-instellingsschakelaar, schakel naar de versnelling dicht bij de ingangsspanning, de laadefficiëntie is hoger
5. On-board pin header en USB twee-poorts 5V voltage output interface voor gebruikersgemak
6. Ingebouwde aluminium elektrolytische condensatoren met hoge capaciteit en chip-keramische condensatoren verminderen de rimpel en werken stabieler
7. Onboard 14500 batterijhouder en PH2.0 batterijaansluiting voor gemakkelijke toegang tot een verscheidenheid aan 3,7 V lithiumbatterijen
8. Aan boord van meerdere statusindicatoren voor het eenvoudig bekijken van zonnepanelen en batterijstatus
9. On-board over-laden / over-ontladen / anti-reverse / over-temperatuur / overstroom bescherming circuit, stabiel en veilig
Parameter:
Zonnepaneel ingangsspanning (SOLAR IN): 6V ~ 24V
Micro USB-ingangsspanning (USB IN): 5V
Pin header / USB-uitgang (USB OUT): 5V 1A
Oplaadbeveiliging beveiligingsspanning: 4.2V ± 1%
Overontladingsbeschermingsspanning: 2,9 V ± 1%
Oplaadrendement zonnepanelen: ongeveer 78%
Oplaadrendement USB: ongeveer 82%
3,7 V batterij boost output efficiëntie: ongeveer 86%
Maximale ruststroom: <2 mA
Werktemperatuur: -40 ° C ~ 85 ° C

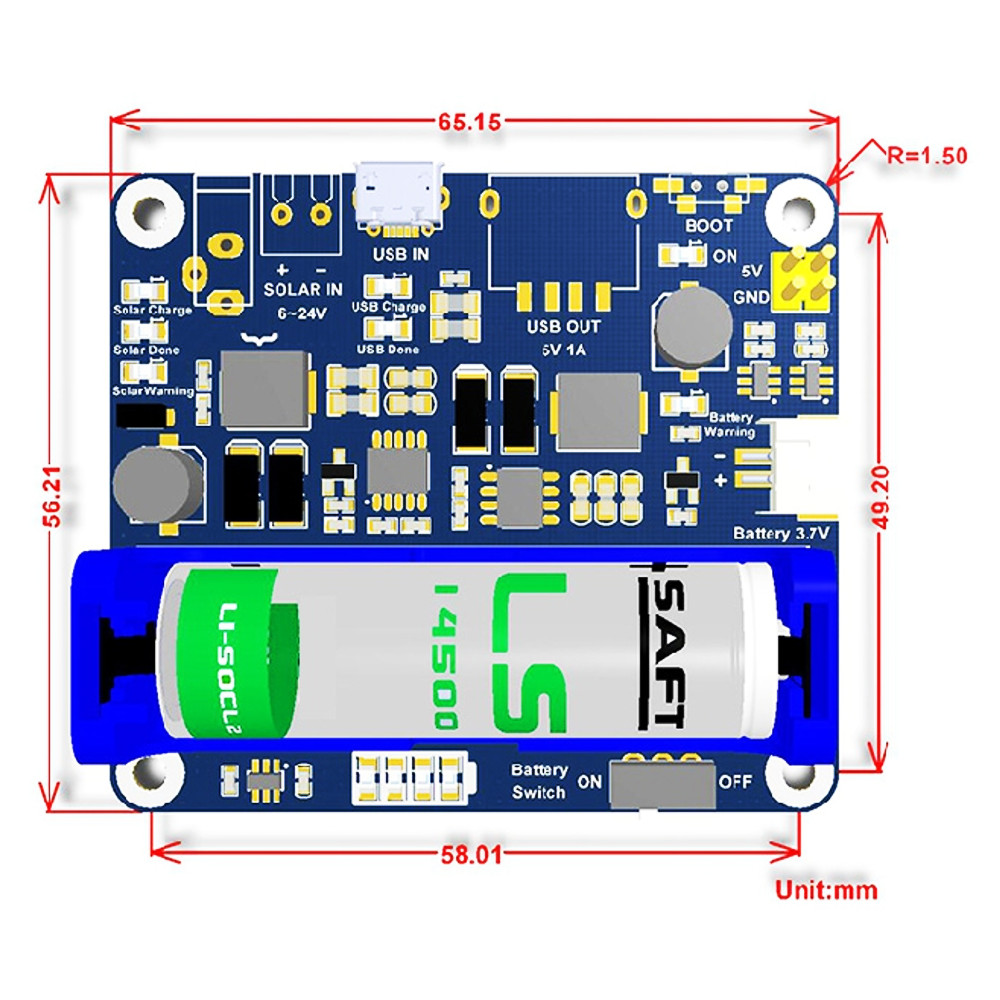

Grootte: 65,2 mm x 56,2 mm x 22,9 mm
Pakket bestaat uit:
1 x voedingskaart
Interface introductie:

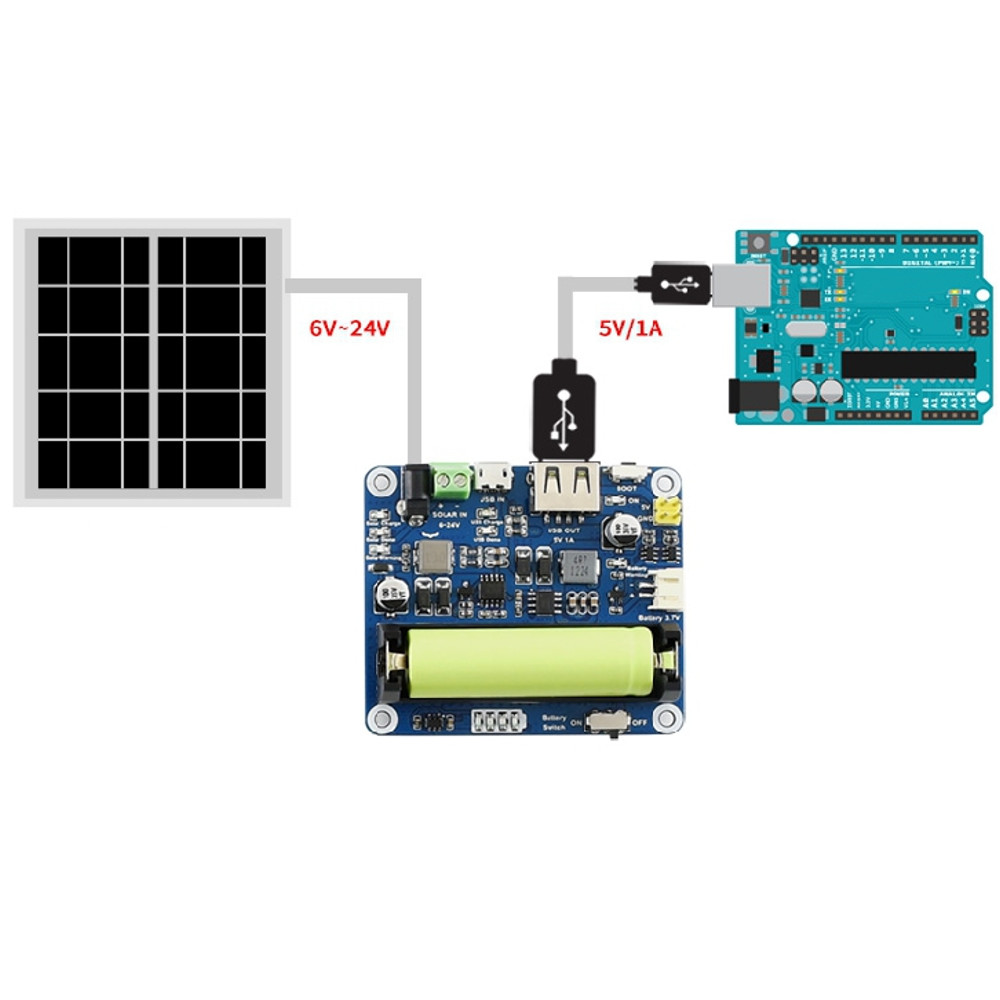

1. Oplaadinterface voor zonne-energie
Kan worden aangesloten op het zonnepaneel via DC-002 stroombron of klemmenblok voor opladen
2.USB oplaadinterface
Opladen via een Micro USB-poort met een voedingsadapter 5V
3. 5V, 1A stroomuitgangsinterface
Stabiele 5W1A-voeding voor externe uitvoer via USB-poort of rij van 2,54 mm
4. Batterijinterface
3.7V lithiumbatterij kan worden aangesloten via PH2.0 of 14500 batterijhouder
Apparaat beschrijving:
5. CS8501
USB-stroombeheerchip voor opladen via USB en het stimuleren van 5V / 1A-uitvoer
6. CN3791
Zonnebeheerschip voor opladen van zonnepanelen en step-down input
7. Lithiumbatterijbeschermingschip
Lithium batterij overladen / ontladen bescherming
8. Batterijschakelaar

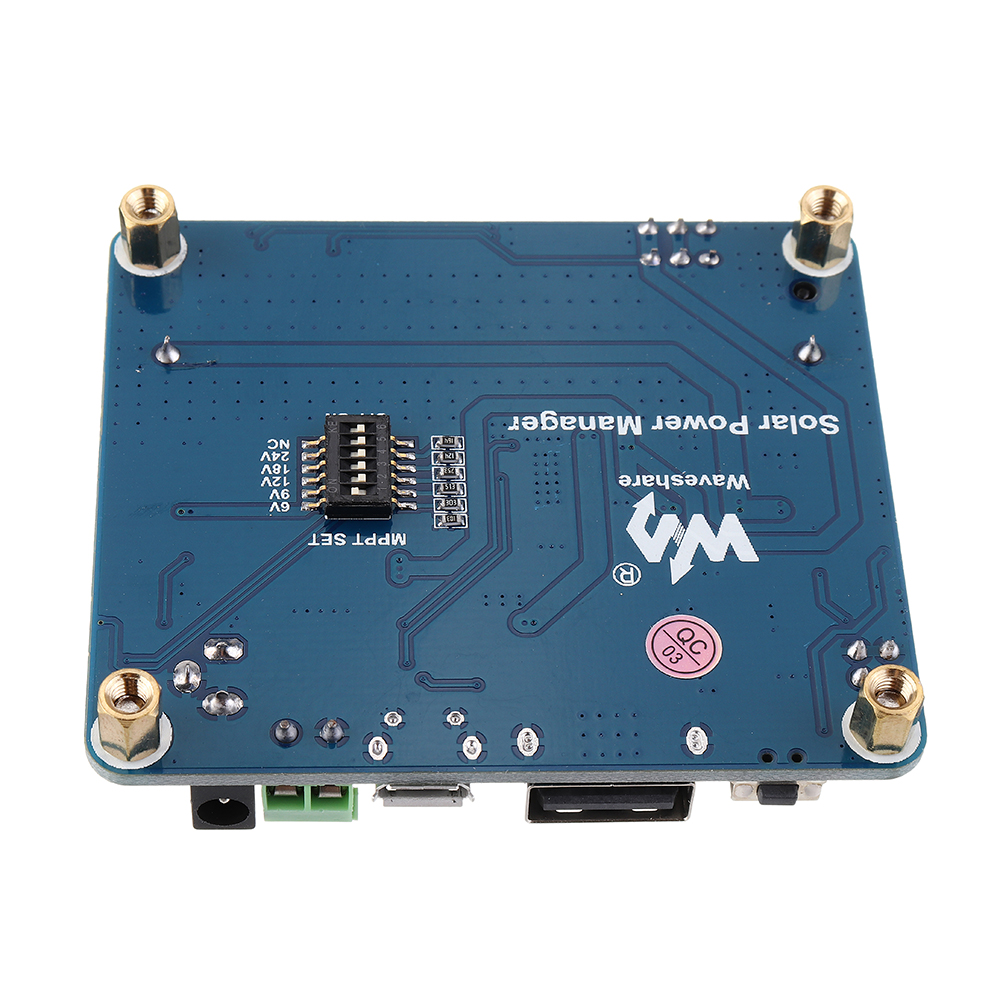

9. MPPTSET-instelschakelaar (terug)
Ondersteunt 6V / 9V / 12V / 18V / 24V versnellingsinstelling, schakel naar versnelling dicht bij ingangsspanning en laad efficiënter op
10. BOOT-knop
11. Indicator batterijniveau
12. USB-oplaadindicator
USB Charge: licht op tijdens het opladen via USB
USBDone: licht op na opladen via USB
13. Statuslampje zonnepaneel
Solar Charge: licht op bij het opladen via zonnepanelen
Solar Done: Licht op na te zijn gevuld met zonnepanelen
Solar Waarschuwing: licht op wanneer het zonnepaneel is omgekeerd
14. Batterijwaarschuwingslicht
Licht op wanneer de batterij is omgekeerd
15. Statuslampje uitgangsvermogen
5W1A-uitgang
