Voorzien zijn van:
Dit inductieverwarmingscircuit maakt gebruik van een 12-54 V laagspanningsgelijkstroomvoeding met een maximale ingangsstroom van 20A, een maximaal vermogen van 1000W en een langdurig bedrijfsvermogen van 600-800W.

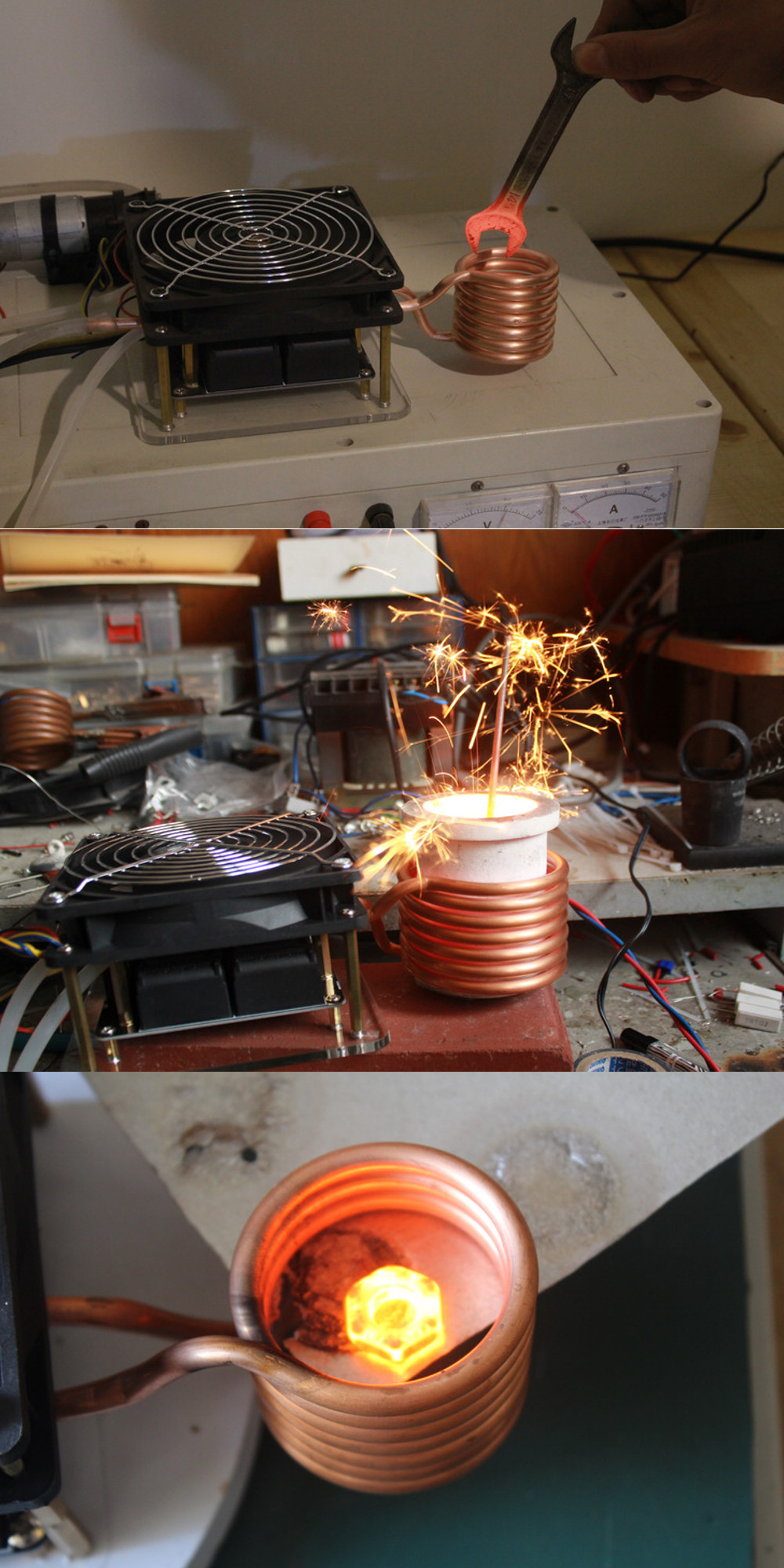

Het kan worden gebruikt voor doe-het-zelvers om kleine onderdelen, zoals afschrikken en uitgloeien, met warmte te behandelen. Het kan ook worden gebruikt met het smelten van goud, zilver, koper, aluminium en andere metalen.
Kan ongeveer 250 gram goud smelten, ongeveer 120 gram zilver of koper.
Het circuit kan direct koolstofstaal, grafiet, roestvrij staal, koper, aluminium, titaniumlegering en andere materialen verwarmen.
Graphite smeltkroezen zijn verbruiksgoederen en kunnen meer dan 15 keer worden gebruikt omdat ze worden geoxideerd tot koolstofdioxide.
Wanneer het circuit werkt, moet het worden gekoeld door een ventilator en moet de koperen leiding worden gekoeld door water.
Specificatie:

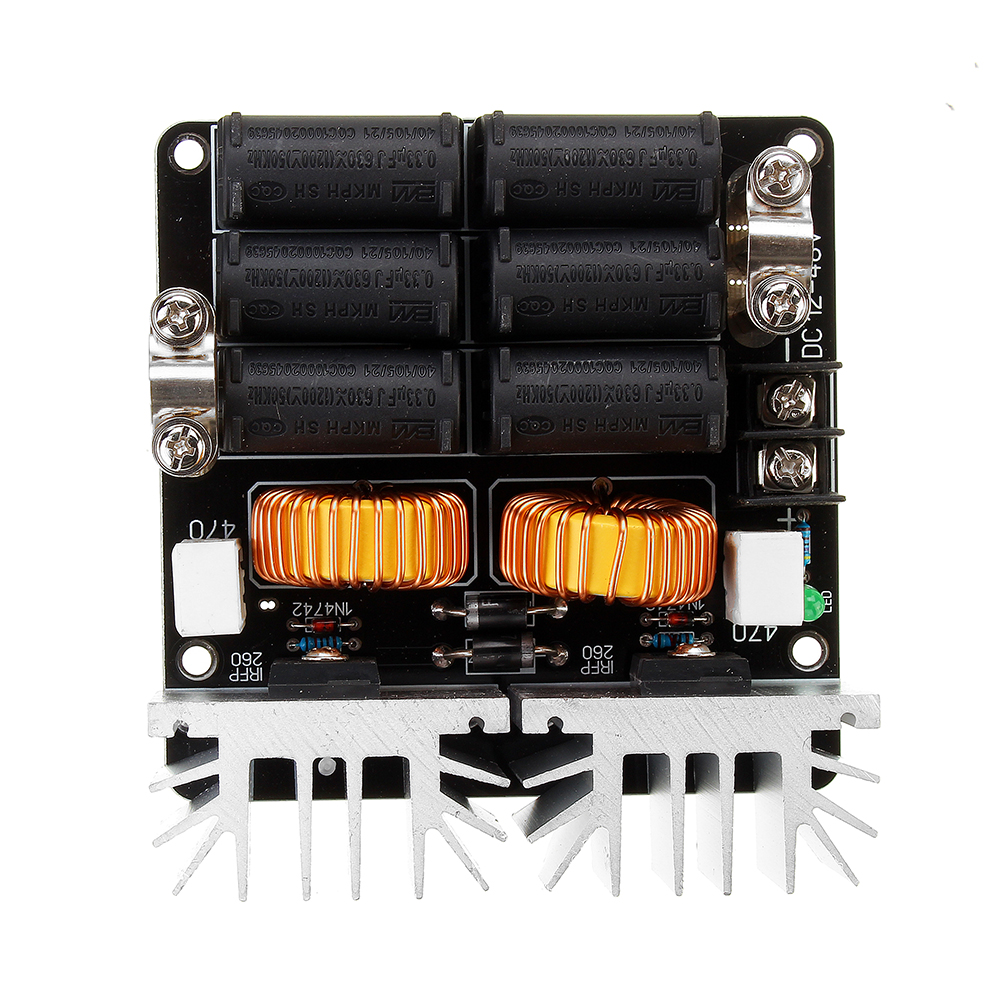

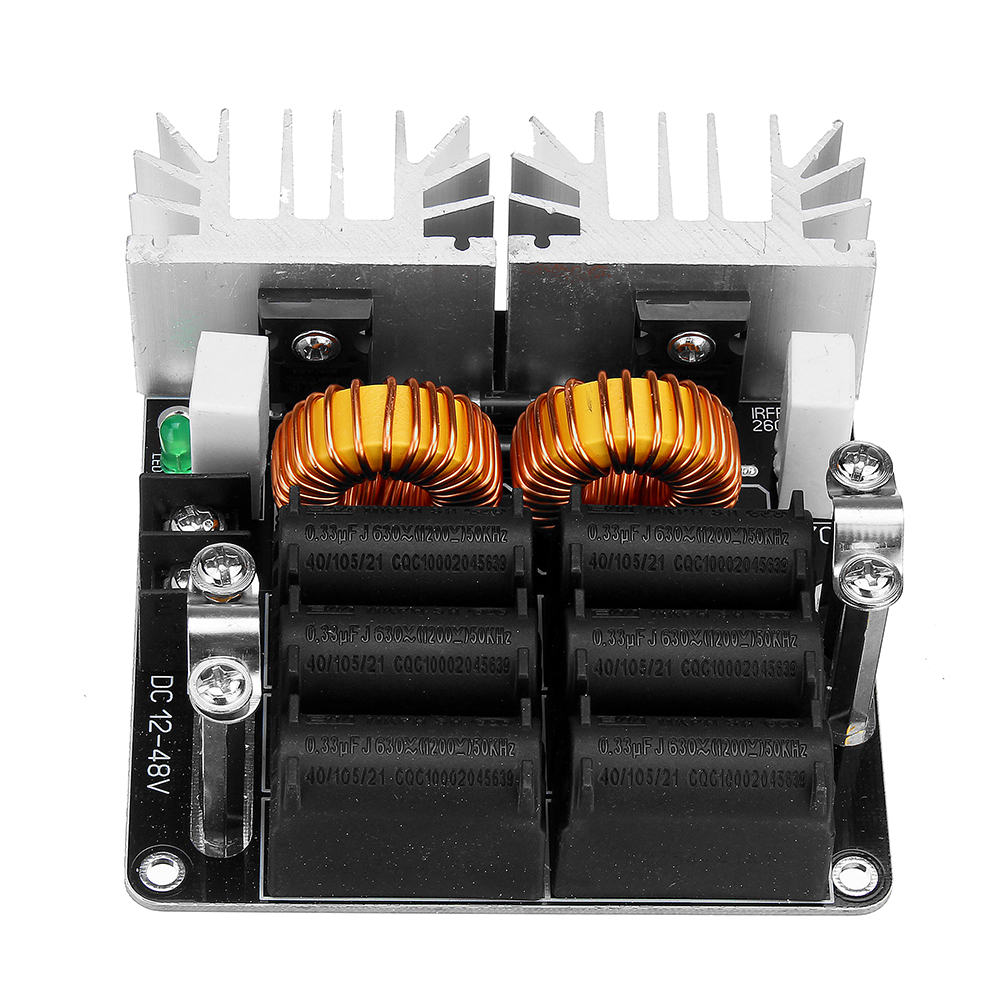

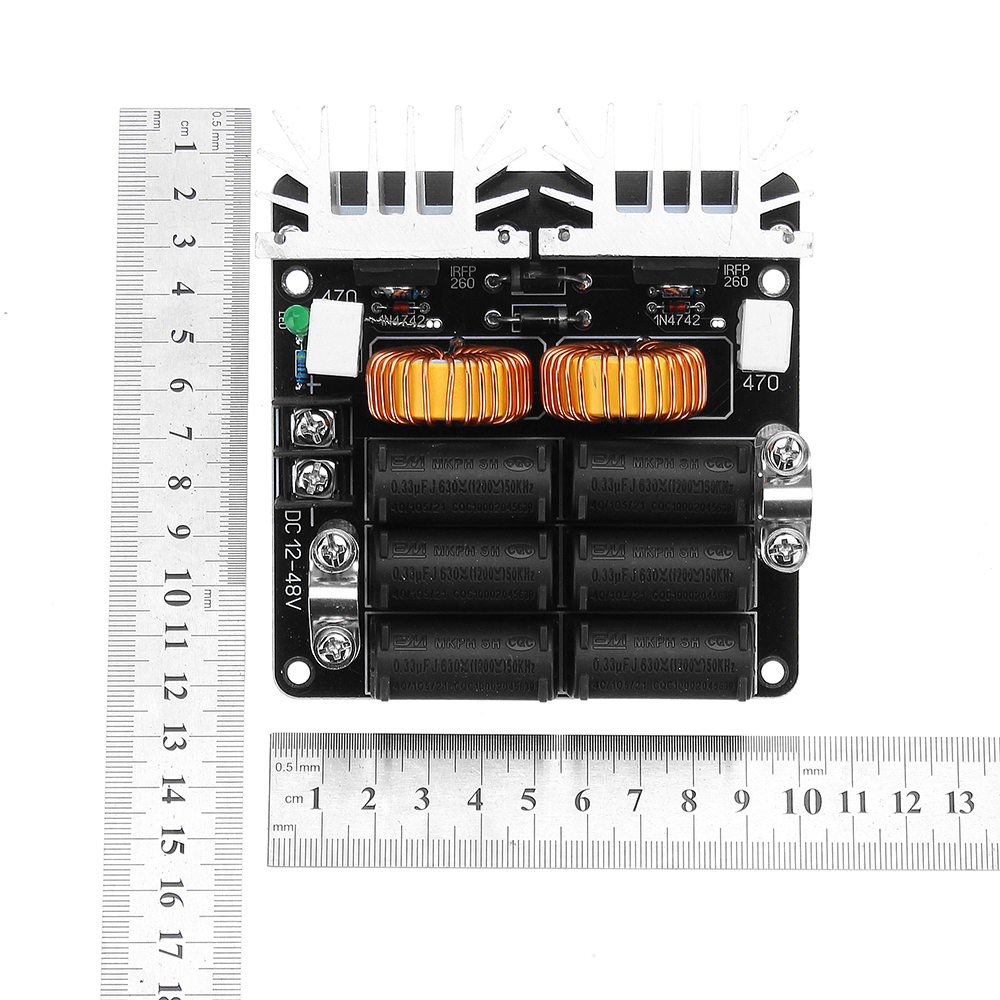

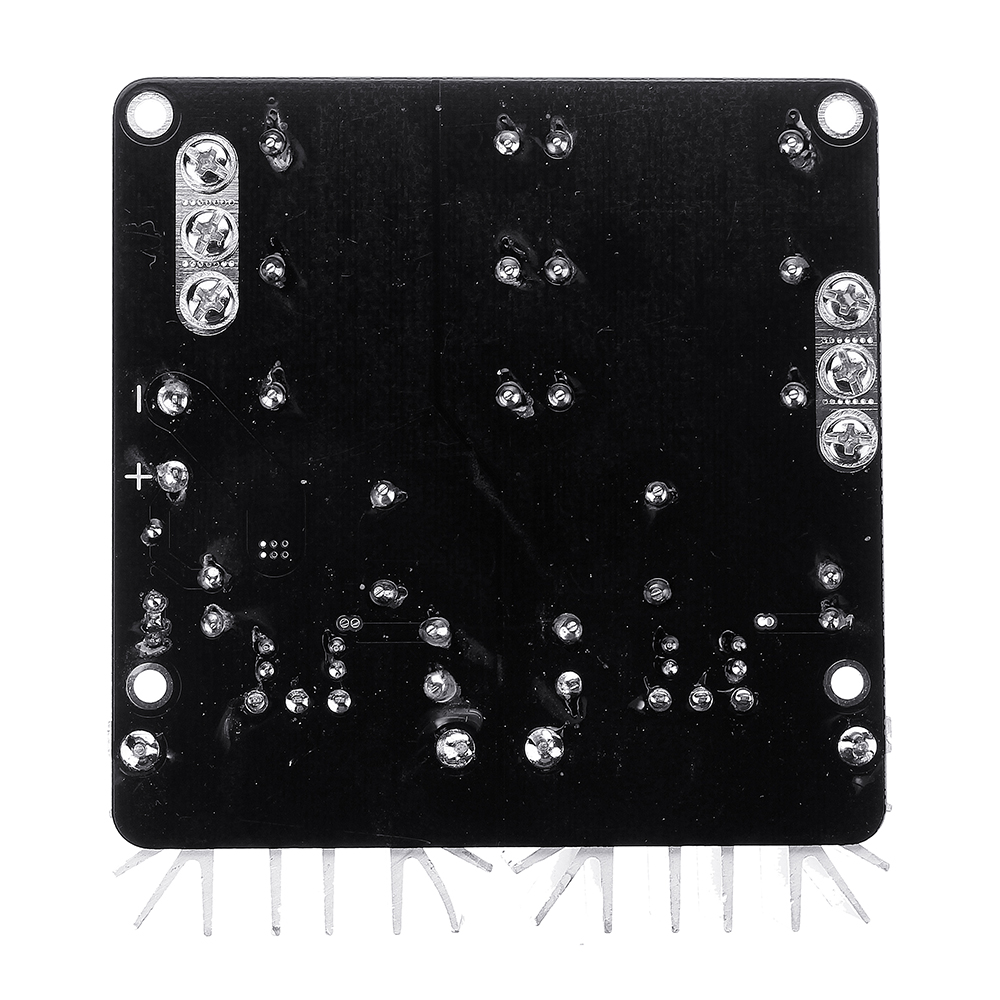

Afmetingen verwarmingscircuit PCB: 10 x 10 cm
| Spanning | Verwarmingseffect |
| 24V | Gebruik smeltkroes om lood en tin te smelten |
| 36V | Gebruik smeltkroes om aluminium te smelten |
| 48V | Gebruik smeltkroes om goud, zilver, koper te smelten |
Voorzorgsmaatregelen:
1. Als het circuit continu werkt, moet het worden gekoeld door een ventilator. De koperen buis moet watergekoeld zijn.
2. Voordat de stroomvoorziening van de schakelaar wordt aangesloten, moet de luchtschakelaar worden losgekoppeld om te voorkomen dat het circuit wordt verbrand vanwege de trage start van de voeding. De stroom kan worden ingeschakeld na 10 seconden na het inschakelen, omdat de algemene hoogvermogenvoeding een langzame startfunctie heeft. De spanning is laag wanneer het apparaat wordt ingeschakeld, waardoor de twee mos-buizen tegelijkertijd worden ingeschakeld om de componenten te verbranden.
3. De koperen ring is 63 mm en de dikste kan 20 mm ijzeren staaf verwarmen. Als de lengte van de verwarmde ijzeren staaf korter is dan 20 mm, kan deze iets dikker worden verwarmd.

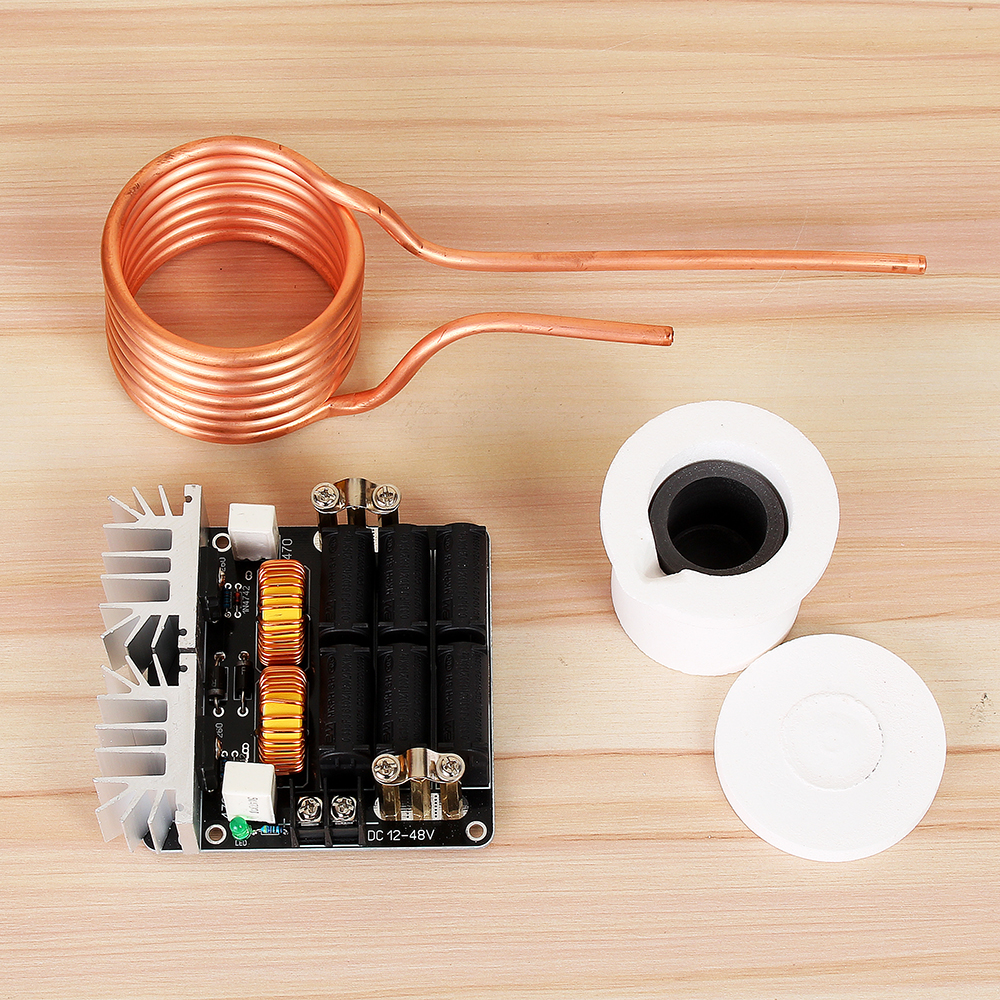

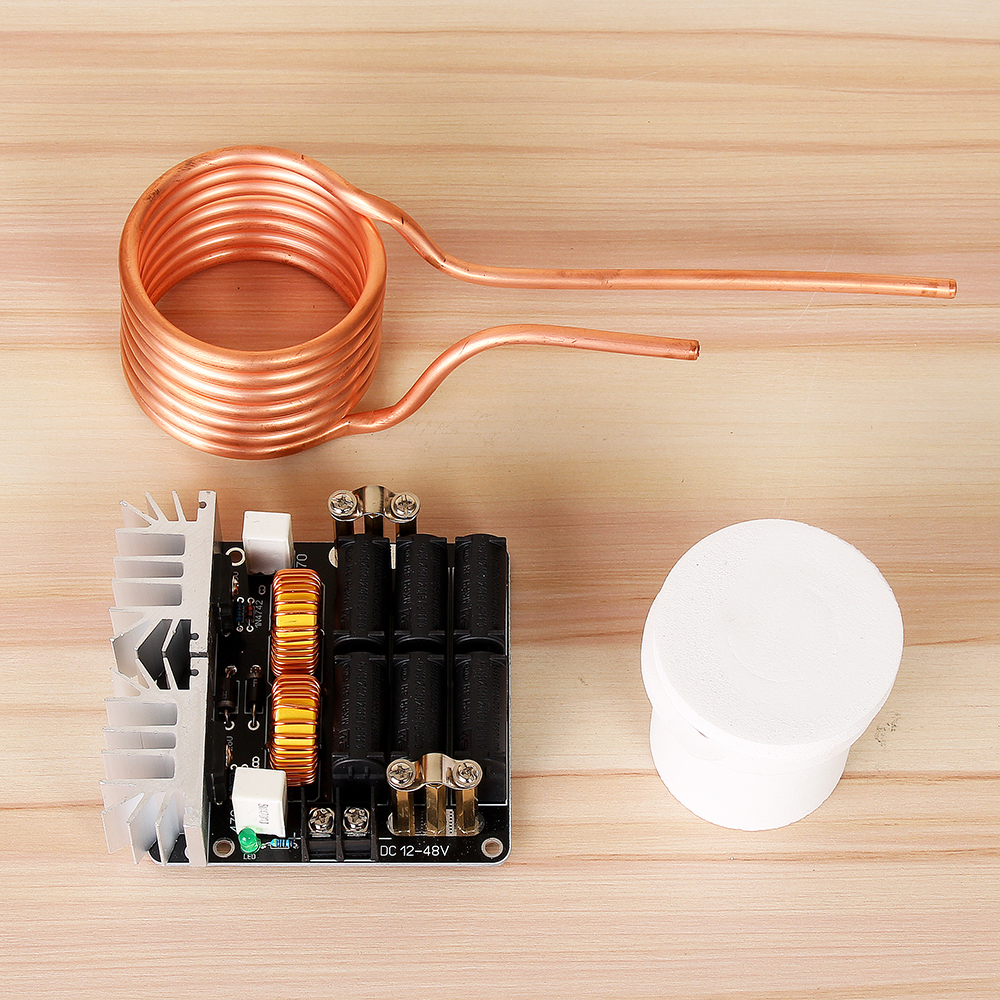

Pakket bestaat uit:
1 x Verwarmingscircuitmodule

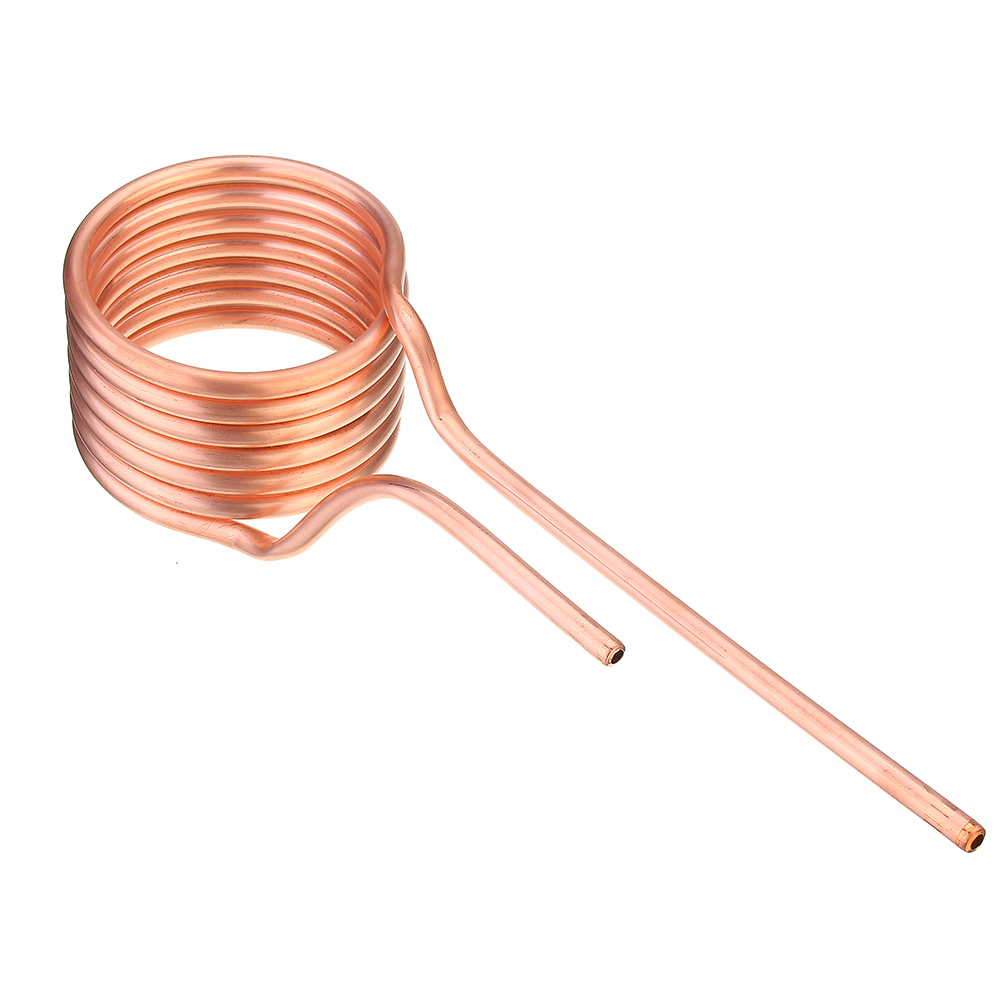

1 x 63 mm binnendiameter koperen buis verwarmingsring

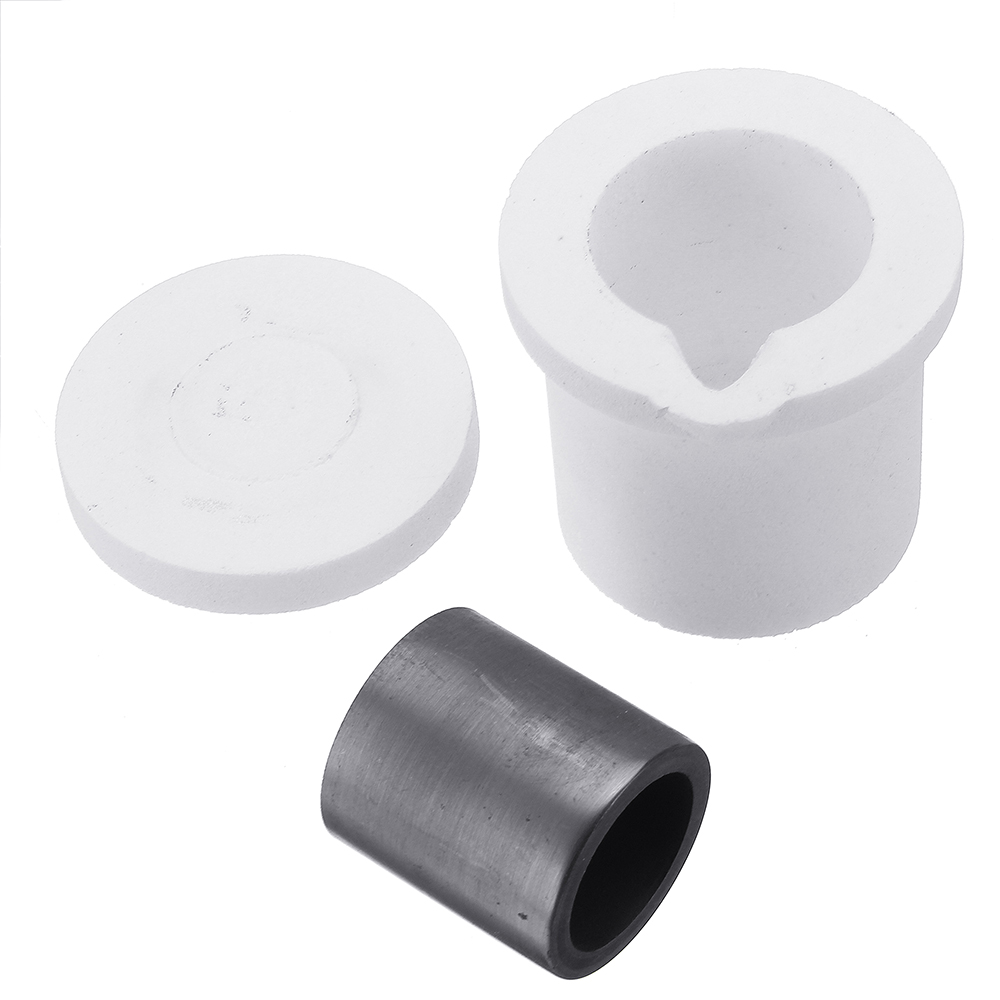

1 x Crucible set (grafietkroes One, één kwartskroes, één deksel)
